Комплекс ГЭС «Тоачи Пилатон»

«Тоачи Пилатон» — гидроэнергетический проект в Эквадоре, предусматривающий строительство двух гидроэлектростанций — «Сарапуйо» общей мощностью 50,4 МВт и «Айюрикин» общей мощностью 204 МВт с использованием бассейнов рек Пилатон и Тоачи.

Период работы2010-202... гг.

ЗаказчикРеализуется по инициативе правительства Республики Эквадор

Тоачи Пилатон

О проекте

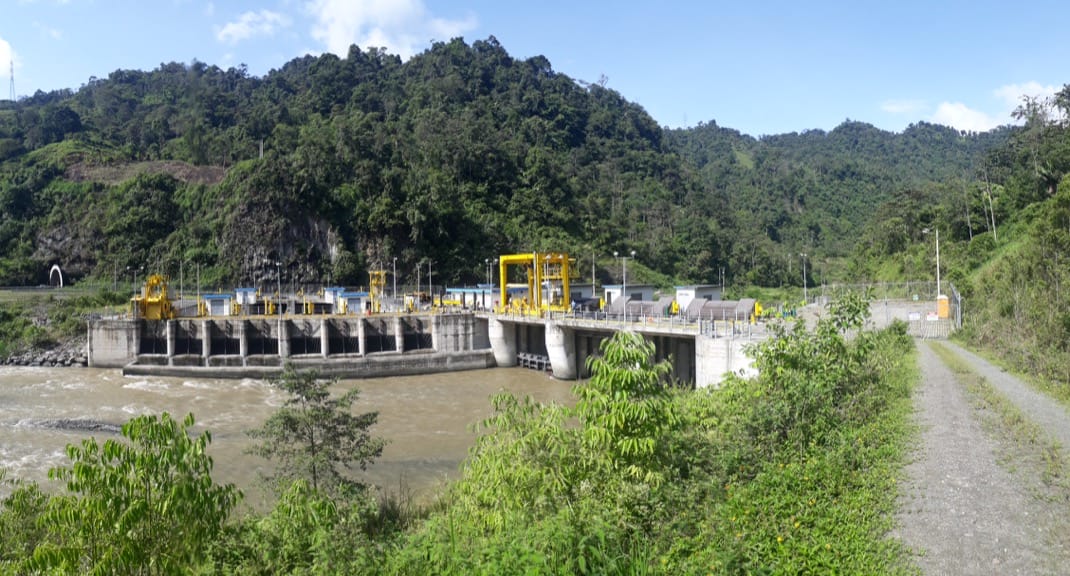

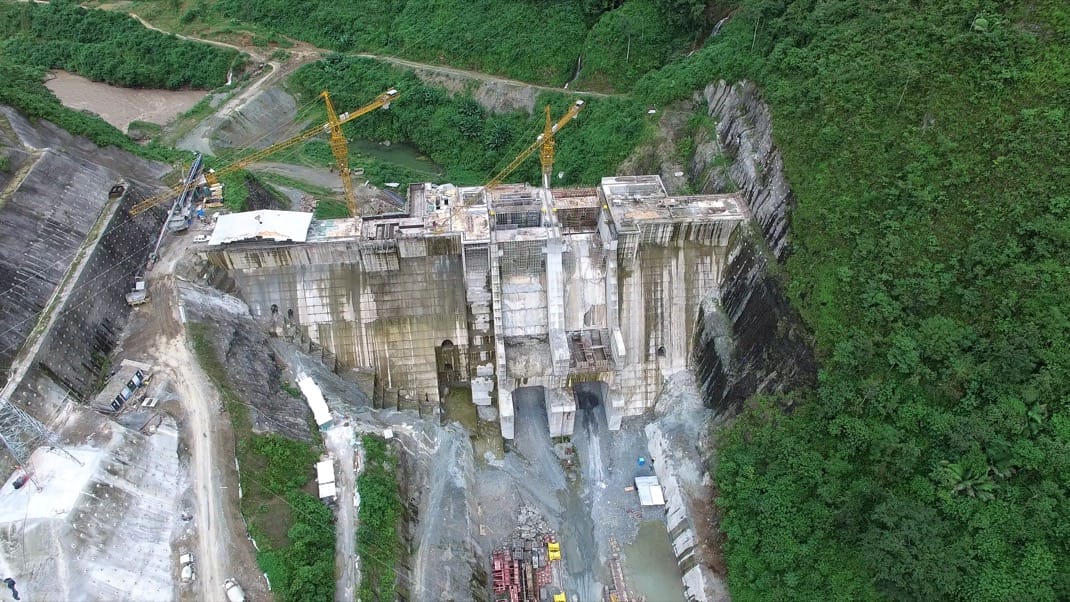

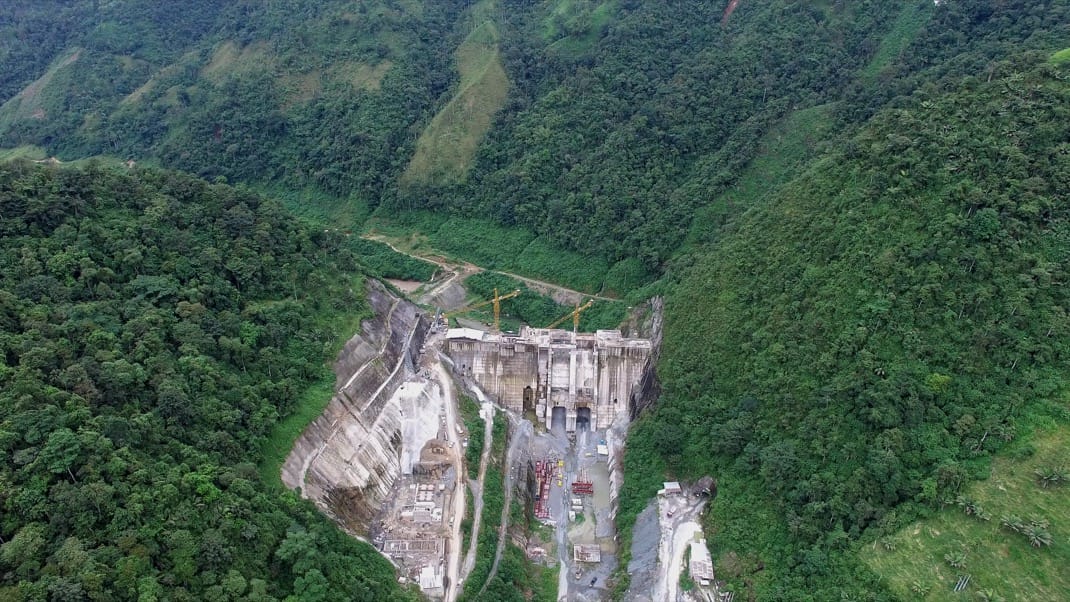

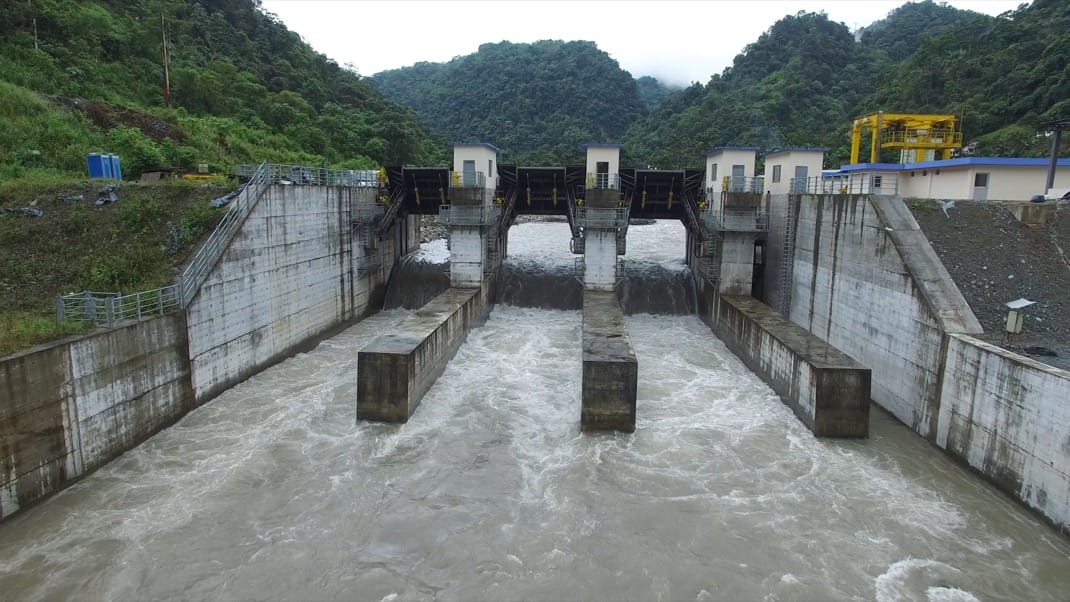

Каскад ГЭС «Тоачи Пилатон» расположен в трех провинциях Республики Эквадор — Пичинча, Санто-Доминго и Мехиа. Он включает в себя восемь объектов: ГЭС и подстанцию «Сарапуйо», водозабор «Пилатон», плотину «Тоачи», ГЭС и подстанцию «Айюрикин», мини-ГЭС «Тоачи» и центр управления «Ла Пальма». Общая мощность — 254,53 МВт, ее формируют ГЭС «Сарапуйо» с установленной мощностью 48,9 МВт, ГЭС «Айюрикин» с установленной мощностью 204 МВт и мини-ГЭС «Тоачи» с установленной мощностью 1,63 МВт. Данный проект обещает улучшить энергетический баланс Эквадора и является приоритетным для страны.

Что сделано

В рамках проекта «Тоачи Пилатон» завод «ТЯЖМАШ» выполняет поставку, монтаж, пусконаладку оборудования для всех объектов, а также сопровождение эксплуатации ГЭС «Сарапуйо», ГЭС «Айюрикин» и мини-ГЭС «Тоачи». Работы ведутся филиалом ГК «ТЯЖМАШ» в Эквадоре.

Основное оборудование, поставляемое для комплекса ГЭС «Тоачи Пилатон», включает:

  • три радиально-осевые гидротурбины для ГЭС «Сарапуйо» с номинальной мощностью 16,3 МВт, диаметром рабочего колеса 1650 мм и напором 133,5 м;
  • три радиально-осевые гидротурбины для ГЭС «Айюрикин» с номинальной мощностью 68 МВт, диаметром рабочего колеса 2997 мм и напором 224,95 м;
  • три гидрогенератора для ГЭС «Сарапуйо» и три гидрогенератора для ГЭС «Айюрикин»;
  • гидроагрегат для мини-ГЭС «Тоачи»;
  • дисковые затворы для ГЭС «Сарапуйо» и ГЭС «Айюрикин»;

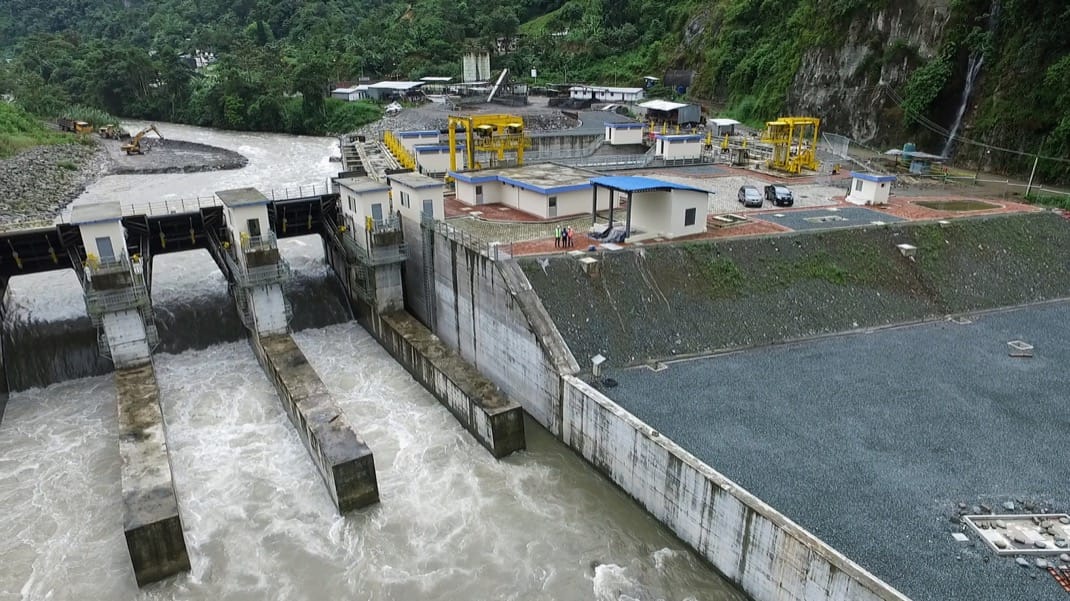

  • гидромеханическое оборудование, в том числе сегментные и плоские затворы, сороудерживающие решетки, решеткоочистные машины для водозабора;
  • грузоподъемное оборудование, в том числе: козловой кран грузоподъемностью 10 т, козловой кран грузоподъемностью 12,5×2 т для водозабора «Пилатон», козловой кран 25×2 т для плотины «Тоачи», два мостовых крана для машинных залов «Сарапуйо» и «Айюрикин»;
  • автоматизированную систему управления;
  • систему релейных защит и автоматическую систему коммерческих измерений;
  • один повышающий трансформатор 13,8 кВ/230 кВ 60 МВА для подстанции «Сарапуйо» и три повышающих трансформатора 13,8 кВ/230 кВ 80 МВА для малого зала «Айюрикин»;
  • шины RIP для передачи электроэнергии от гидрогенераторов до повышающих трансформаторов;
  • кабель 230 кВ для передачи электроэнергии от повышающих трансформаторов ГЭС «Айюрикин» на подстанцию «Айюрикин»;
  • высоковольтное оборудование для подстанции «Сарапуйо»;
  • компактное распределительное устройство элегазовое (КРУЭ) для подстанции «Айюрикин»;
  • систему гидравлических измерений для водозабора «Пилатон»;
  • электрические распределительные шкафы 220 В и 480 В;
  • систему бесперебойного питания 127 В и постоянного тока 125 В;
  • систему телекоммуникаций и пожаротушения.

ОСОБЕННОСТИ РАБОТЫ НАД ПРОЕКТОМ

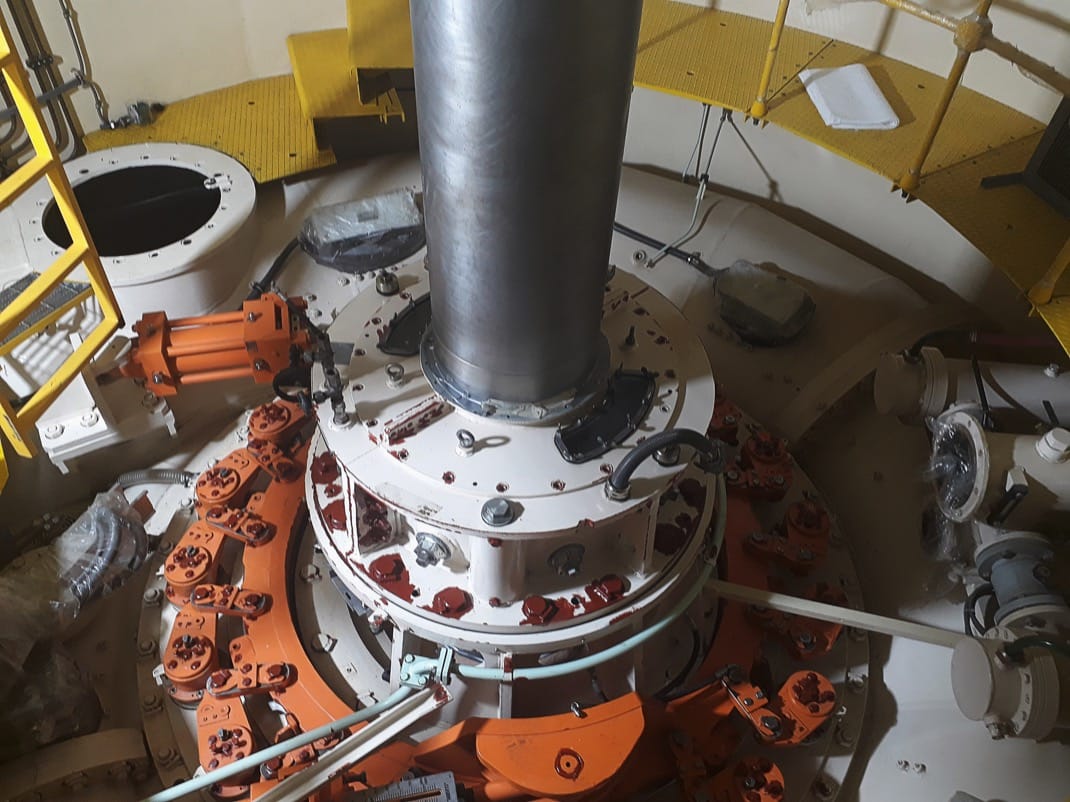

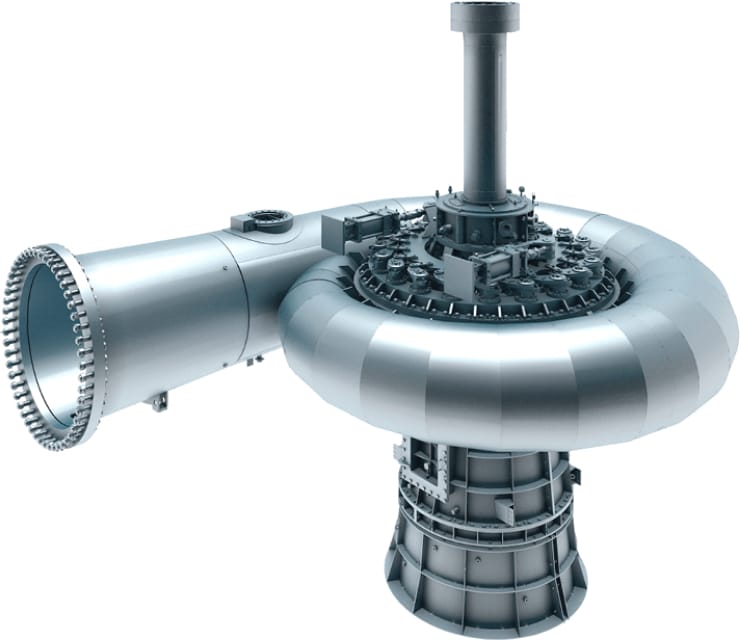

Гидротурбина для ГЭС «Айюрикин»

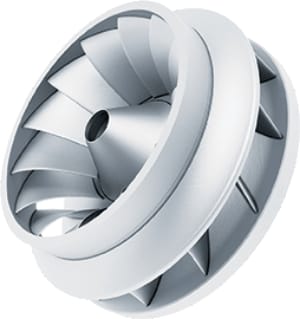

chapparal_turbine_3 Рабочее колесо гидротурбины для ГЭС «Айюрикин»

Особенностью гидротурбин ГЭС «Сарапуйо» и ГЭС «Айюрикин» является то, что они будут эксплуатироваться в воде с большим содержанием абразивных частиц. Это потребовало особое внимание уделить конструкциям турбин, поэтому при разработке проектов был применен ряд новых технических решений:

  • Для гидротурбин были разработаны собственные лопастные системы, оптимально подходящие для условий каждой конкретной ГЭС и обеспечивающие высокие энергетические и кавитационные показатели гидротурбин. Высокие технические параметры гидротурбин были подтверждены модельными испытаниями, проводившимися в независимых лабораториях Turboinstitut (Словения) и ČKD Blansko Engeneering (Чехия).
  • С целью минимизации гидроабразивного износа элементы гидротурбин выполнялись с плавными очертаниями и с уменьшенными скоростями потока в проточном тракте.
  • Для защиты деталей гидротурбин, более всего подверженных гидроабразивному износу, было применено плазменное напыление карбидом вольфрама (покрытие HVOF). В отечественной практике турбостроения это первый случай применения технологии HVOF для защиты деталей гидротурбин от абразивного износа.
  • Была разработана новая конструктивная схема гидротурбины, позволяющая оперативно заменить детали, наиболее подверженные абразивному износу без необходимости разборки всего гидроагрегата.

Цифры и факты

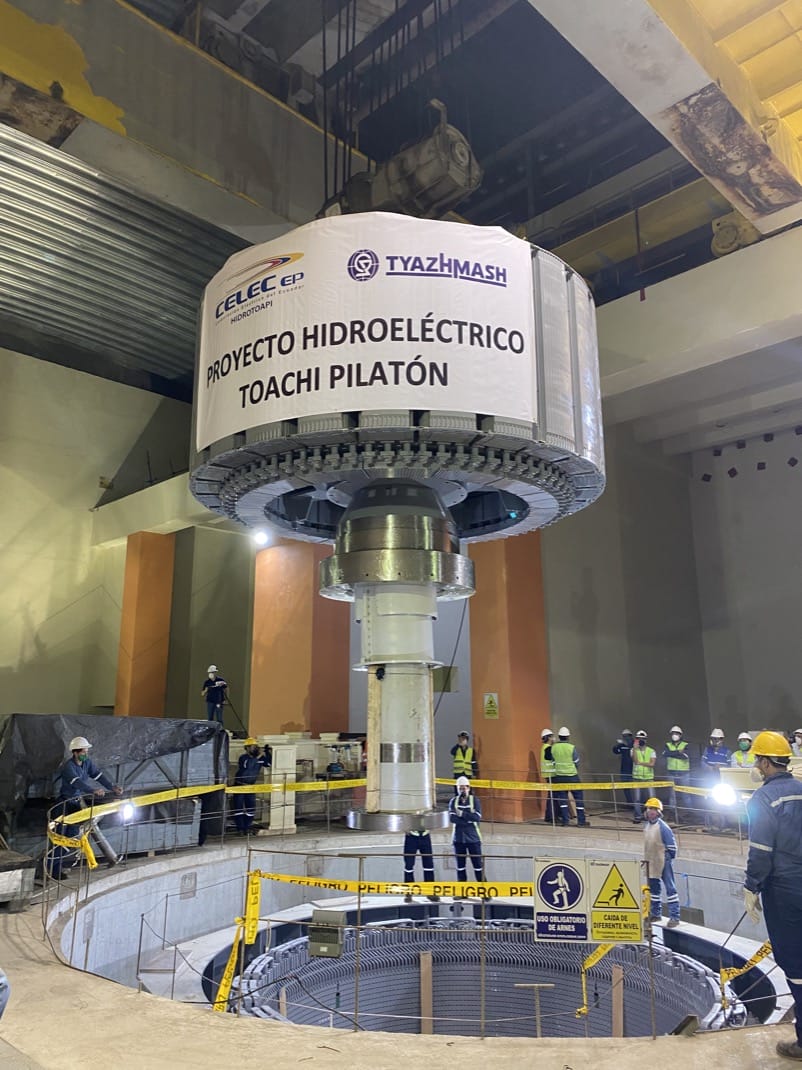

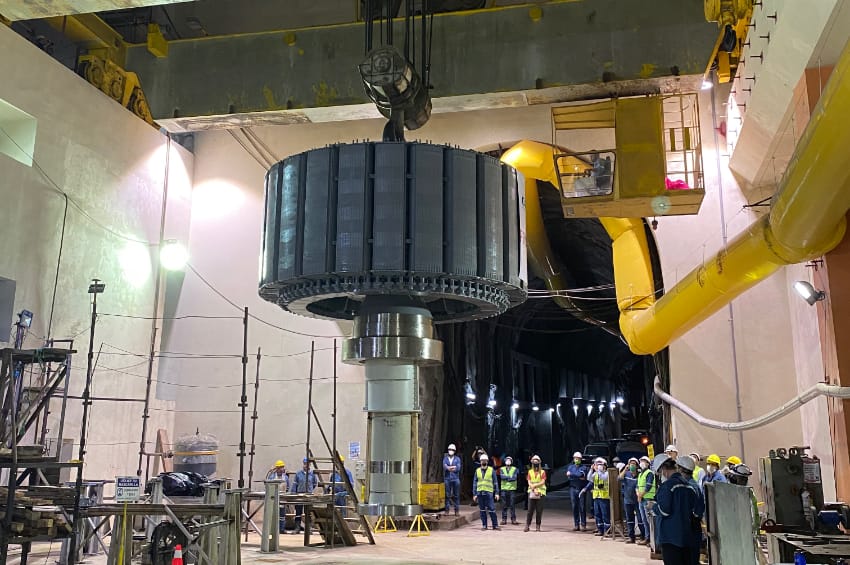

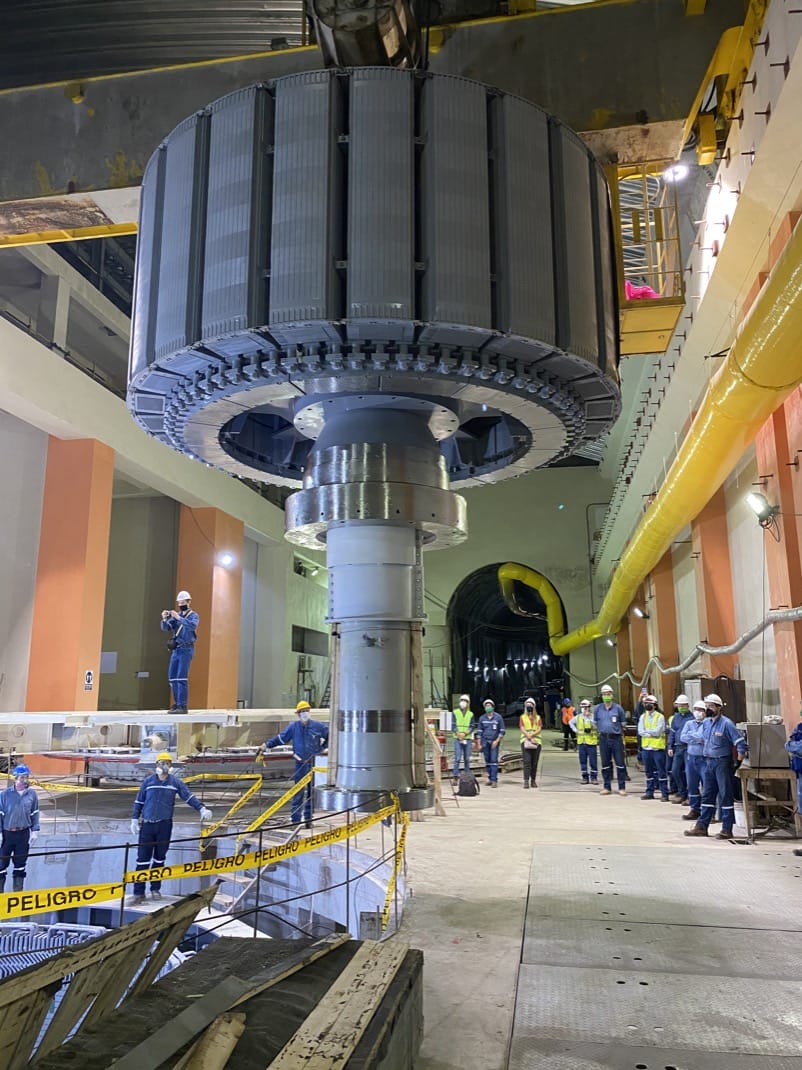

220 Т220

весит ротор гидрогенератора для ГЭС «Айюрикин»

254,53 МВт

общая мощность каскада ГЭС

Этапы проекта

1

НАЧАЛО СТРОИТЕЛЬСТВА И ПРИОСТАНОВКА ПРОЕКТА

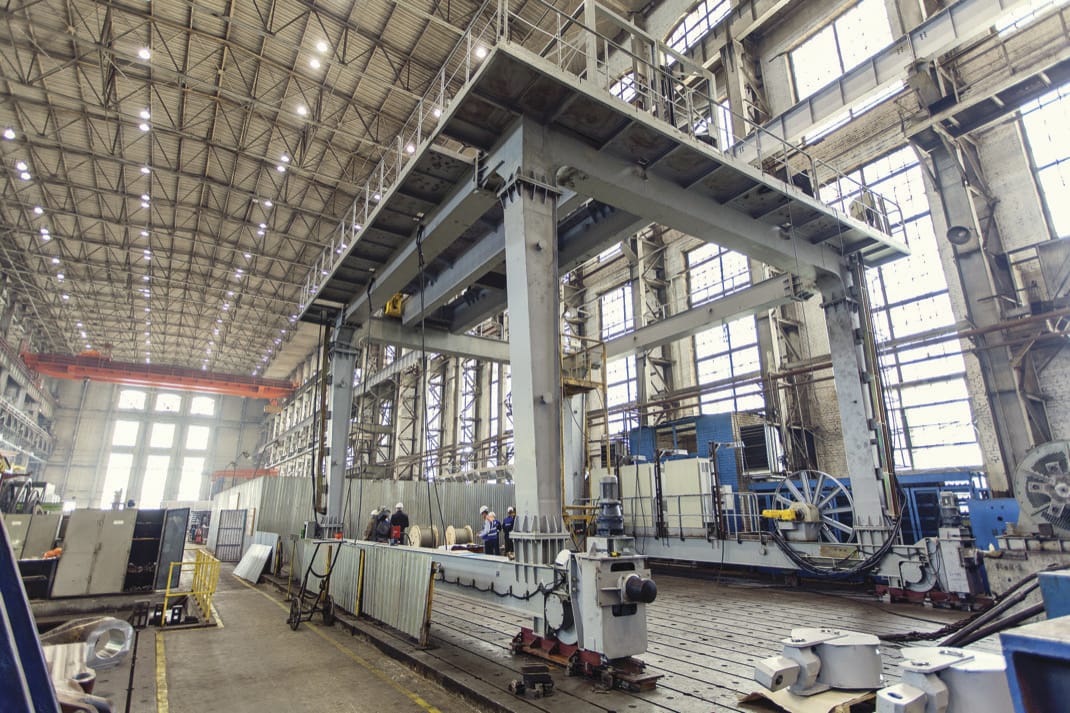

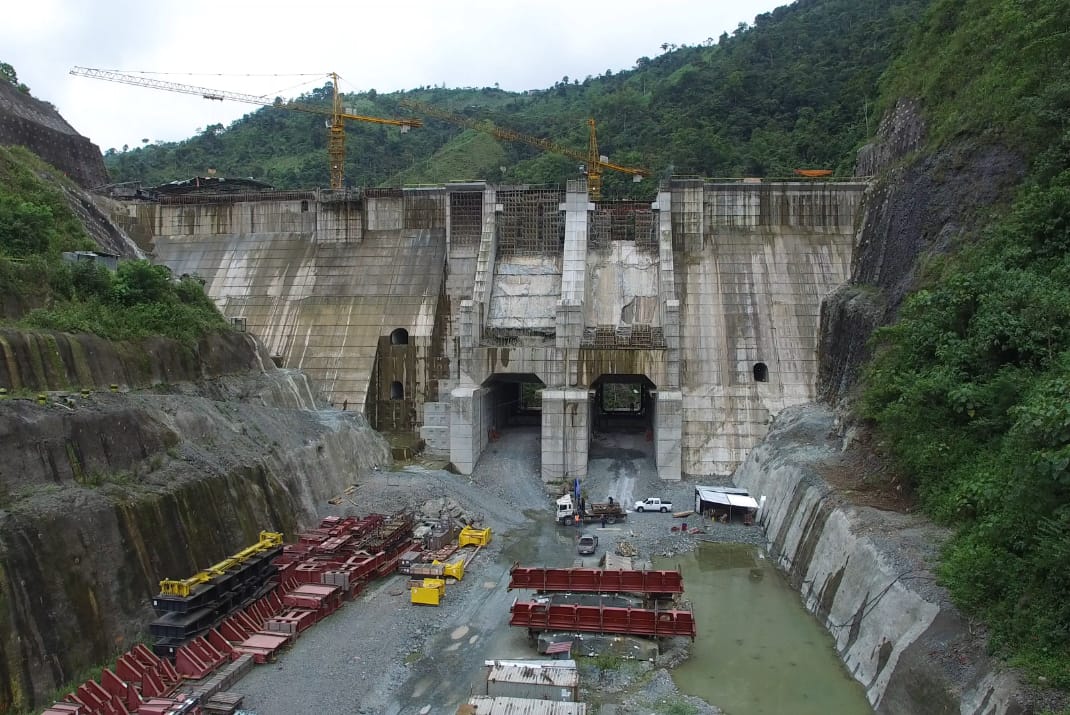

В 2010 году государственная компания Республики Эквадор CELEC EP приступила к созданию каскада ГЭС «Тоачи Пилатон». В рамках проекта завод «ТЯЖМАШ» спроектировал, изготовил и поставил основной объем оборудования. Но в 2017 году из-за задержек со стороны строительного подрядчика работа на объекте была приостановлена.
