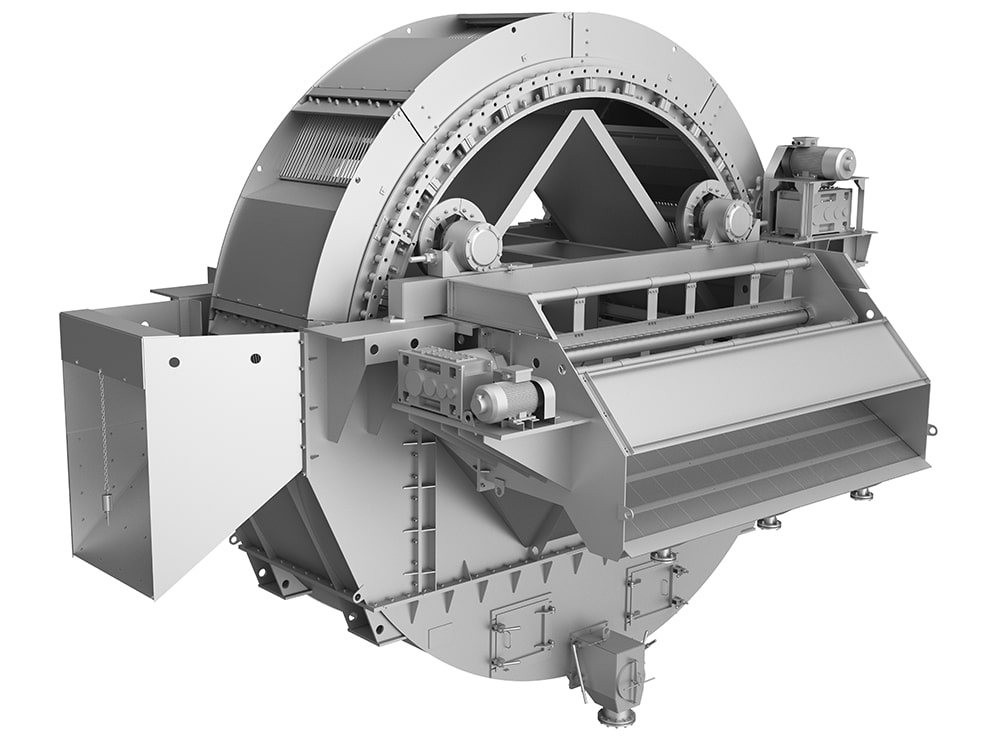

Сепаратор тяжелосредный колесный СТК-4000

Сепаратор тяжелосредный колесный СТК-4000 предназначен для мокрого обогащения углей, антрацитов и горючих сланцев в тяжелых средах с разделением на два продукта — концентрат и отходы обогащения. Применяется в технологических схемах обогатительных фабрик.

Корпус сепаратора представляет собой ванну, в которую подается исходный продукт (уголь) и суспензя заданной плотности. Корпус выполнен сборным для облегчения транспортировки и монтажа.

Загрузка сепаратора производится через приемник равномерно по всей ширине ванны. В ванне сепаратора происходит разделение исходного материала на два продукта. Материал, имеющий плотность ниже плотности суспензии, всплывает, транспортирующим потоком суспензии перемещается вдоль по ванне к разгрузочному порогу и разгружается из ванны лопастями гребкового механизма (продукт обогащения). Материал, имеющий плотность выше плотности суспензии, тонет на дно ванны, попадает в ковши элеваторного колеса и удаляется из сепаратора через лоток выгрузки (отходы обогащения).

Колесо элеваторное состоит из боковин с расположенными между ними ковшами. Для загрузки и выгрузки продуктов из ковшей колеса предусмотрены лопасти, крепящиеся к колесу шарнирно.

При вращении колеса элеваторного лопасти под действием собственной массы поворачиваются, давая возможность утонувшему продукту загрузиться в ковш в нижней части ванны и выгрузиться из него наверху в зоне выгрузки.

Технические характеристики

Производительность
по исходному продукту,
т/ч
Крупность
исходного продукта,
мм
Ширина ванны,
мм

Диаметр
элеваторного колеса,
мм

Мощность
электродвигателей привода
элеваторного колеса, кВт

Мощность
электродвигателя привода
гребкового механизма, кВт
600-750 20-300 4 000 6 250 2х15 5,5

Примечание:

Производительность сепаратора уточняется дополнительно и зависит от плотности и других физических свойств загружаемого материала
