Редукторы индустриальные

АО «ТЯЖМАШ» проектирует и изготавливает широкую типажную линейку редукторов индустриальных, предназначенных для применения в различных технологических системах.

Расчет и проектирование редукторной техники проводится с использованием современного программного обеспечения KISSsoft (Швейцария).

Преимущества работы с программным комплексом KISSsoft:

  • — сокращение времени расчета и эскизного проектирования редукторов в два раза;
  • — самостоятельное выполнение расчетов индустриальных редукторов любой сложности;
  • — выполнение расчетов редукторов в стандартах DIN, ISO;
  • — максимальное увеличение качества расчетов и выпускаемой конструкторской документации.

Стандартные редукторы общепромышленного назначения

Предприятие выпускает нормализованные стандартные редукторы общепромышленного назначения: Ц, Ц2, Ц2у, КЦ, КЦ2, Ч и другие. Кроме того, осуществляется разработка уникальных редукторов под требования проектов, по которым изготавливаются основные виды машин АО «ТЯЖМАШ» — мельницы для размола угля и руды, дробилки, конвейеры, питатели и краны.

Заводом разработано и внедрено в производство:

  • — 75 типоразмеров редукторов для конвейеров и питателей;
  • — 22 типоразмера редукторов для мельниц валковых;
  • — 25 типоразмеров редукторов для шаровых мельниц;
  • — 5 типоразмеров редукторов для дробилок;
  • — 17 типоразмеров редукторов для мельниц ММС;
  • — 2 типоразмера редукторов для цементных мельниц;
  • — 15 типоразмеров редукторов для кранов.

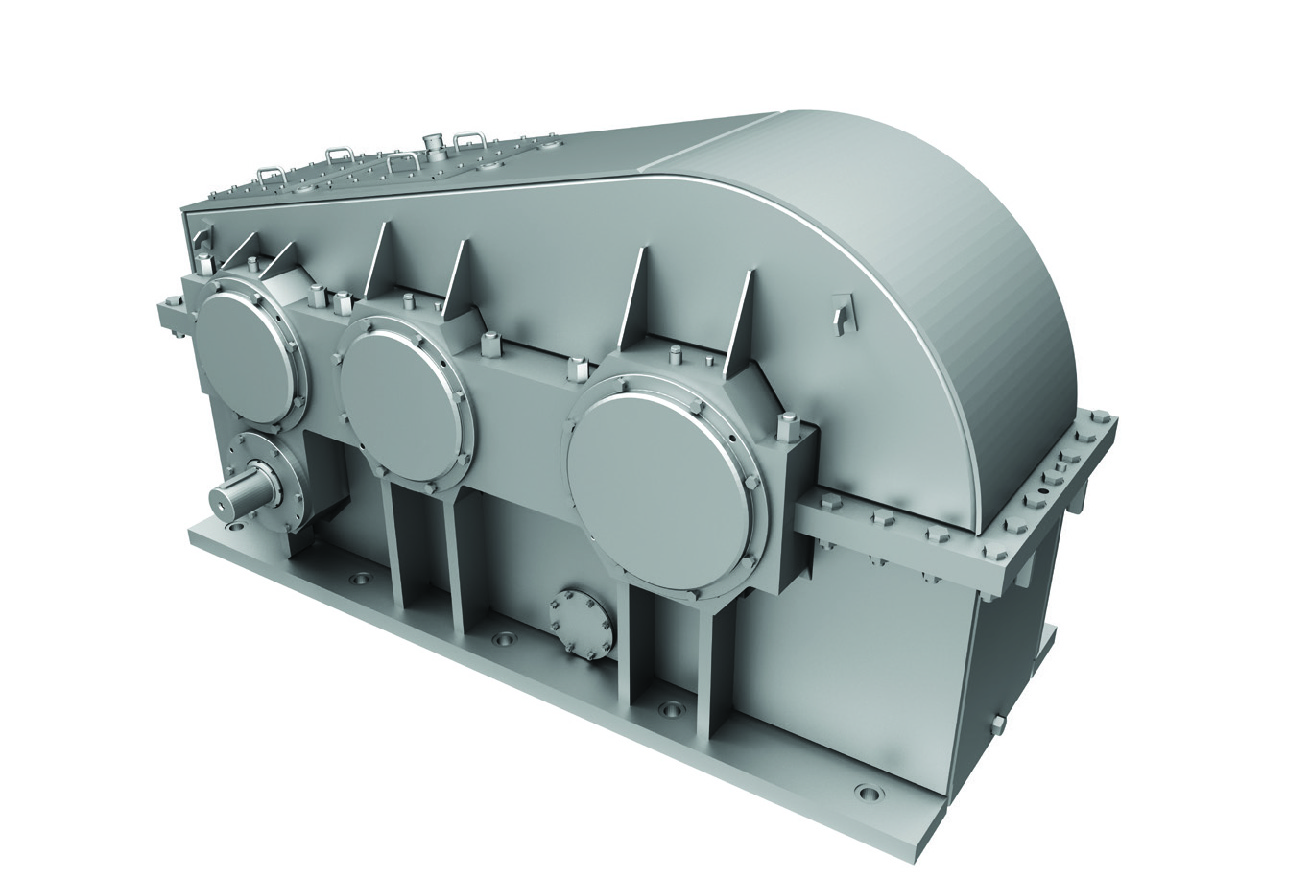

Цилиндрические и коническо-цилиндрические редукторы общепромышленного назначения с «цементированными» передачами

По спецзаказу АО «ТЯЖМАШ» изготавливает цилиндрические и коническо-цилиндрические редукторы с «цементированными» («твердыми») передачами на рабочие выходные моменты от 10 000 до 500 000 Нм и передаточные числа от 20 до 100.

Изготавливаемые редукторы отвечают всем современным требованиям:

  • — наличие «твердой» передачи;
  • — стальной сварной корпус;
  • — соотношение массы редуктора к максимальному крутящему моменту — 0,5 без коэффициента «сервис-фактор» -1,5-2,5;
  • — уменьшение габаритных размеров в два раза (в сравнении с неупрочненной зубчатой передачей HB=300);
  • — снижение массы редуктора в два раза (в сравнении с неупрочненной зубчатой передачей HB=300);
  • — наличие датчиков температуры контроля подшипников и температуры корпуса редуктора, а при необходимости также датчиков вибрации корпуса редуктора;
  • — снижение шумовых характеристик;
  • — применение роликовых двухрядных радиальноупорных подшипников от ведущих мировых производителей;
  • — применение косозубых и шевронных передач.

Технические характеристики

Цилиндрический
редуктор
Коническо-цилиндрический
редуктор
Максимальный крутящий
момент, кгс*м
Передаточное число Частота вращения
быстроходного вала,
об/мин
Ц3 КЦ2 50000 22,5; 28; 31; 35,5; 40; 45; 50; 56; 63; 71; 80; 100 1000
Ц3 КЦ2 35500 22,5; 28; 31; 35,5; 40; 45; 50; 56; 63; 71; 80; 100 1000
Ц3 КЦ2 30500 22,5; 28; 31; 35,5; 40; 45; 50; 56; 63; 71; 80; 100 1000
Ц3 КЦ2 25000 22,5; 28; 31; 35,5; 40; 45; 50; 56; 63; 71; 80; 100 1000
Ц3 КЦ2 21500 22,5; 28; 31; 35,5; 40; 45; 50; 56; 63; 71; 80; 100 1000
Ц3 КЦ2 18000 22,5; 28; 31; 35,5; 40; 45; 50; 56; 63; 71; 80; 100 1000
Ц3 КЦ2 16000 22,5; 28; 31; 35,5; 40; 45; 50; 56; 63; 71; 80; 100 1000
Ц3 КЦ2 12500 22,5; 28; 31; 35,5; 40; 45; 50; 56; 63; 71; 80; 100 1000
Ц3 КЦ2 9000 22,5; 28; 31; 35,5; 40; 45; 50; 56; 63; 71; 80; 100 1000
Ц3 КЦ2 6300 22,5; 28; 31; 35,5; 40; 45; 50; 56; 63; 71; 80; 100 1000
Ц3 КЦ2 4500 22,5; 28; 31; 35,5; 40; 45; 50; 56; 63; 71; 80; 100 1000
Ц3 КЦ2 3150 22,5; 28; 31; 35,5; 40; 45; 50; 56; 63; 71; 80; 100 1000
Ц3 КЦ2 2240 22,5; 28; 31; 35,5; 40; 45; 50; 56; 63; 71; 80; 100 1000
Ц3 КЦ2 1600 22,5; 28; 31; 35,5; 40; 45; 50; 56; 63; 71; 80; 100 1000
Ц3 КЦ2 1120 22,5; 28; 31; 35,5; 40; 45; 50; 56; 63; 71; 80; 100 1000
Ц3 КЦ2 800 22,5; 28; 31; 35,5; 40; 45; 50; 56; 63; 71; 80; 100 1000

Редукторы специальные

Эксплуатация данных редукторов допускается в следующих условиях:

  • — нагрузка постоянная и переменная в пределах номинального крутящего момента одного направления;
  • — работа длительная (до 24 часов в сутки) или с периодическими остановками;
  • — вращение валов в любую сторону без предпочтения, кроме редукторов типа КЦт;
  • — частота вращения входного вала: 750-1500 об/мин;
  • — различные климатические исполнения.



Номинальные крутящие моменты редукторов указаны в таблице для непрерывного режима работы (продолжительность включения 100%). При работе редукторов в реверсивном режиме, то есть при периодическом изменении направления вращения (кроме редукторов типа КЦт), номинальный крутящий момент на выходном валу снижается на 25%. В редукторах предусмотрена картерная непроточная и струйная проточная системы смазки.

Редукторы могут иметь различные конструктивные исполнения, которые предусматривают наличие:

  • — цилиндрических и конических концов входного и выходного валов;
  • — тихоходного вала в виде зубчатой муфты;
  • — полого вала со шпоночным соединением;
  • — различных вариантов крепления редукторов.

Технические характеристики

Наименование
показателей
Цилиндрические
одноступенчатые
Цилиндрические
двухступенчатые
Цилиндрические
трехступенчатые
Коническо-цилиндрические
двухступенчатые,
трехступенчатые
Червячные
одноступенчатые,
двухступенчатые
Количество типоразмеров, шт. 9 13 4 17 7
Диапазон мощностей на тихоходном валу, N, кВт 7-1600 70-3760 9-1500 6,2-800 0,1-8,0
Диапазон передаточных чисел, U 2,5-8,0 7,5-70 40-240 2-180 31,5-1435
Масса, кг. 17-8300 2200-34600 1600-31000 34-5300 250-7300
