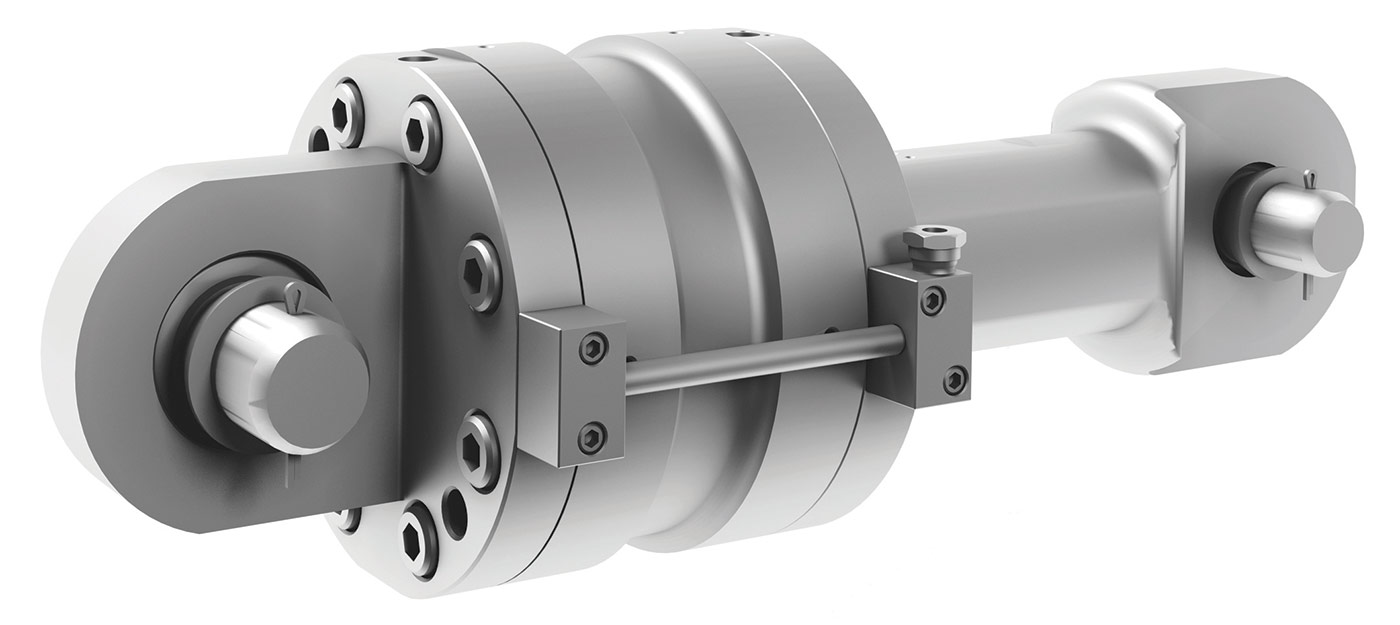

Гидроамортизаторы

Гидроамортизаторы предназначены для ограничения перемещения оборудования и трубопроводов первого и второго контуров атомных электростанций при воздействии на них сейсмических и аварийных динамических нагрузок.

Гидроамортизаторы обеспечивают нормальное функционирование оборудования АЭС при сейсмических воздействиях вплоть до максимального расчётного землетрясения 9 баллов по шкале MSK-64 на уровне земли.



В состав поставки гидроамортизаторов входит комплект запасных частей и инструмента. При необходимости запасные части могут поставляться отдельно от гидроамортизаторов. Номенклатура поставляемых запчастей содержит такие позиции, как рабочие жидкости, резиновые уплотнения, крепежные элементы, датчики перемещений и т. д.

Технические характеристики

  Р-450 Р-300 Р-170 Р-100 Р-50 Р-20 Р-10 Р-5
Сила сопротивления перемещению оборудования и трубопроводов, создаваемая гидроамортизатором в режиме восприятия сейсмических нагрузок, Тс, не более 450 300 170 100 50 20 10 5
Сила сопротивления перемещению оборудования и трубопроводов, создаваемая гидроамортизатором в режиме компенсации термического перемещения, кгс, не более 3000 2000 1000 800 500 250 200 200
Суммарное изменение длины гидроамортизатора между пальцами при восприятии динамических нагрузок при температуре 100 °С, мм, не более ±9,5 ±6,5 ±7 ±6 ±5 ±4,5 ±4 ±4
Ход поршня гидроамортизатора в режиме компенсации термического перемещения оборудования и трубопроводов, мм 0–100
Температура оборудования и трубопроводов, к которым крепится один из кронштейнов гидроамортизатора, °С, не более 330
Температура металлоконструкций, к которым крепится другой кронштейн гидроамортизатора при нормальных условиях эксплуатации, °С, не более 15—60
Температура окружающей среды в аварийном режиме, °С, не более 150
Объемная активность, Бк/л (Ки/л), не более при нормальных условиях при большой течи 7,40×104 (2×10-6), 9,25×1010 (2,5)
Мощность поглощенной дозы, Гр/ч (рад/ч), не более при нормальных условиях при большой течи 1 (100), 103 (105)
Масса, кг 836 669 486 357 233 165 70 48

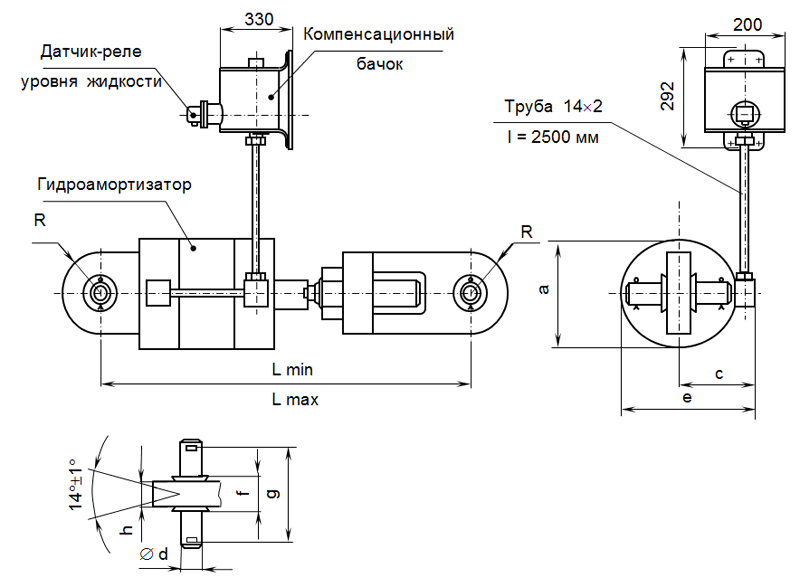

Технологические данные для чертежа гидроамортизатора

  Р-5 Р-10 Р-20 Р-50 Р-100 Р-170 Р-300 Р-450
L min 665 720 1080 935 907 910 1150 1420
L max 965 1020 1380 1235 1207 1210 1450 1780
a 155 186 260 232 370 400 435 480
c 120 146 180 218 235 250 263 285
d 30 30 60 60 70 90 120 130
e 198 240 310 380 420 450 480 525
f 44 44 69 76 100 109 123 125
g 79 79 122 146 202 240 295 295
h 24 24 50 50 66 80 90 90
R 38 50 90 95 120 130 150 160
