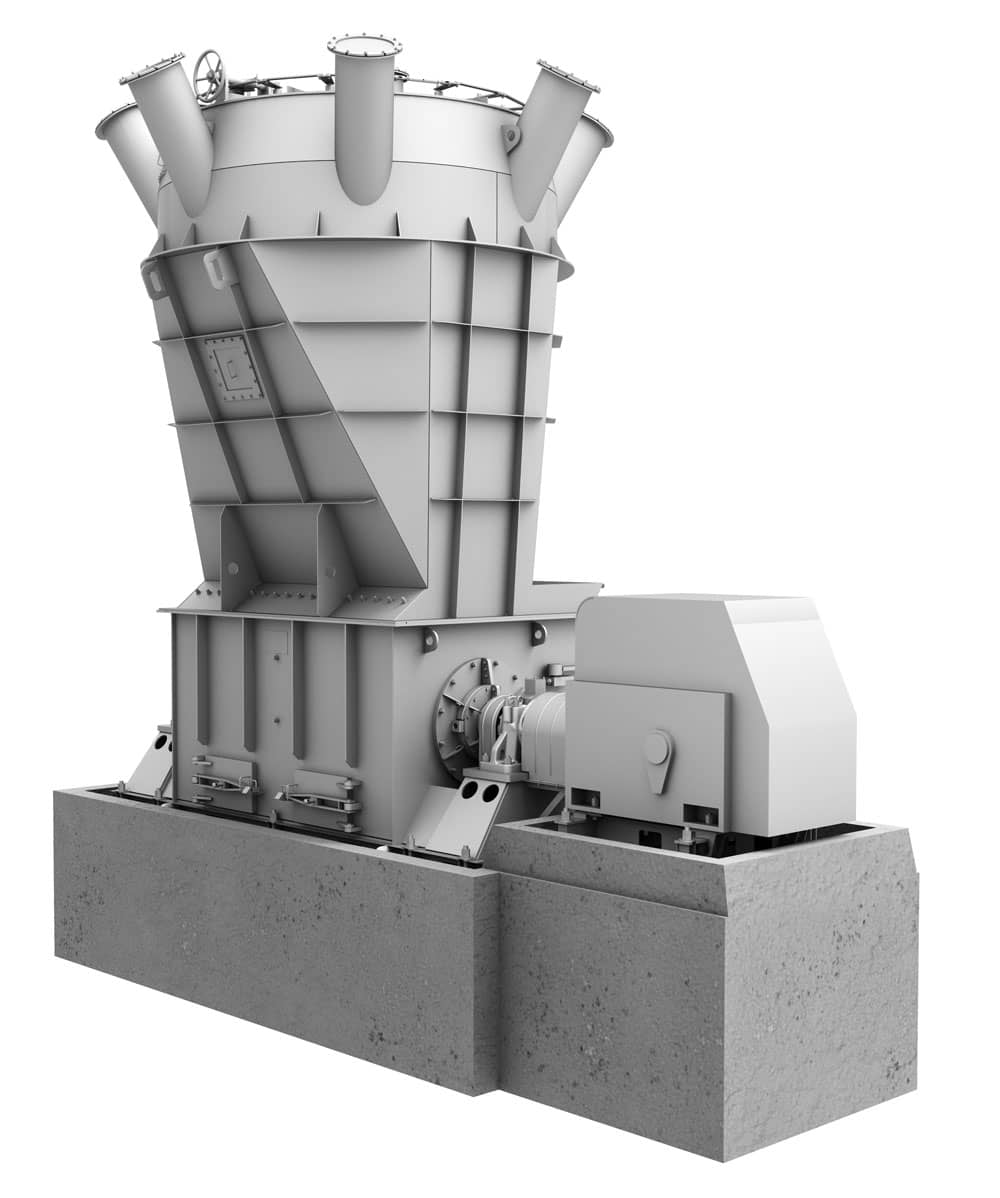

Мельницы молотковые тангенциальные ММТ

Молотковые тангенциальные мельницы предназначены для размола до пылевидного состояния и одновременной подсушки каменного и бурого угля в системах пылеприготовления тепловых электростанций. Оборудование может работать как под разрежением, так и под давлением.

Всего изготовленоболее 1 500

Отличительной особенностью мельницы является интенсивная принудительная вентиляция в сочетании с повышенной окружной скоростью ротора, что дает высокое качество помола и хорошую сушку. Мельница состоит из корпуса с рамой, ротора, сепаратора, опорного и опорно-упорного подшипников, упругой муфты и электродвигателя. Размалываемый материал и сушильный агент подаются в мельницу тангенциально.

Размол производится за счет многократных ударов материала билами и о броню корпуса, а также путем истирания материала при движении в зазоре между броней корпуса и вращающимся ротором мельницы.

Размолотый уголь сушильно-вентилирующим агентом выносится из зоны размола в сепаратор, где крупные фракции отделяются и возвращаются на доизмельчение в мельницу. Готовая угольная пыль выносится по пылепроводам к горелкам котла.

Производительность современных молотковых мельниц достигает 70 т/ч на буром угле и 50-60 т/ч на каменном угле. Современная молотковая мельница является одним из наиболее экономичных размольных устройств, предназначенных для размола угля.

Размол производится за счет многократных ударов материала билами (молотками). Размолотыйматериал сушильно-вентилирующим агентом выносится из зоны размола в сепаратор, где крупные фракции отделяются и возвращаются на доизмельчение в мельницу.

Мельницы для размола бурых углей комплектуются инерционным сепаратором, мельницы для размола каменных углей комплектуются центробежным сепаратором. В наименование (обозначение) мельниц с центробежным сепаратором добавляется буква «К». Для размола взрывоопасных материалов конструкция мельниц рассчитывается на взрыв.

АО «ТЯЖМАШ» имеет успешный опыт замены шахтных сепараторов на действующих ТЭС и ГРЭС на современные инерционные сепараторы. Подобная модернизация шахтной молотковой мельницы успешно проведена на Назаровской ГРЭС.

Предприятие имеет колоссальный опыт поставки ММТ производительностью до 50 т/ч с установленной мощностью главного привода до 1 250 кВт.

С 60-х годов ХХ века заводом изготовлено более 1 500 мельниц ММТ различных типоразмеров.

Технические характеристики

  Диаметр
ротора, мм
Длина
ротора, мм
Частота вращения
ротора, об/мин
Габаритные размеры
мельницы, мм
Производительность
по бурому углю
Кло= 1,75 R90 = 55%
Производительность
по каменному углю
Кло= 1,35 R90 = 15÷20%
длина ширина высота
1300/830 1300 830 750 (1000) 4480 3700 3600 6,3 (10)
1300/830К 1300 830 750 (1000) 4480 4560 3640   3,5 (5,6)
1300/1310 1300 1310 750 (1000) 5015 3700 4080 10 (16)
1300/1310К 1300 1310 750 (1000) 5015 4930 4080   5,6 (9)
1300/2030/750 1300 2030 750 6250 3700 3320 16
1300/2030/750К 1300 2030 750 6250 5080 3320   9
1500/2510/750 1500 2510 750 6880 4950 3790 28
1500/2510/750К 1500 2510 750 6880 5770 3790   16
2000/2590/750 2000 2590 750 (600) 7800 7000 5550 63 (40)
2000/2590/750К 2000 2590 750 (600) 7800 8100 5110   25 (20)
2600/2550/590К 2600 2550 600 9095 9890 5600   50
