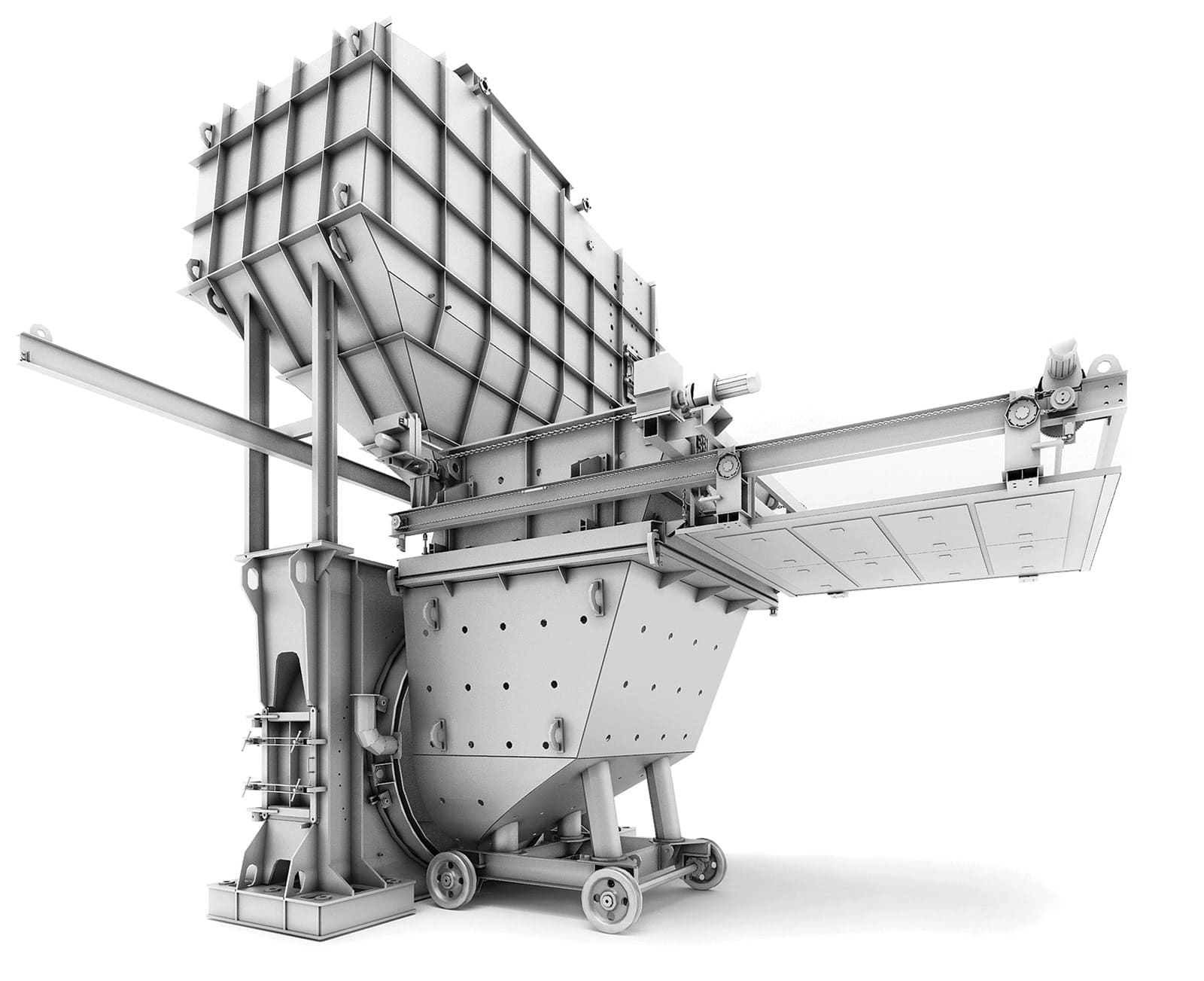

Мельницы-вентиляторы МВ

За последние 40 лет АО «ТЯЖМАШ» спроектировало, изготовило и отправило потребителю более 450 мельниц-вентиляторов различных типоразмеров.

Количество типоразмеров11

Мельницы-вентиляторы предназначены для размола до пылевидного состояния высоковлажного бурого угля, лигнитов, фрезерного торфа с одновременной сушкой и выносом пылегазовой смеси из мельницы. Для размола взрывоопасных материалов конструкция мельниц рассчитывается на взрыв.

Размол материала производится быстро вращающимся массивным ротором за счет ударного действия. Материал в виде пыли из корпуса мельницы выносится сушильным агентом в сепаратор, где происходит отделение крупных фракций пыли и возвращение их на домол.

В современной конструкции МВ обеспечивается равномерный износ мелющих лопаток и увеличенная долговечность быстроизнашиваемых элементов и ротора в целом.

Мельница-вентилятор комплектуется индивидуальной системой смазки блока подшипников. Электродвигатель главного привода оснащается устройством плавного пуска и устройством динамического торможения.

АО «ТЯЖМАШ» имеет опыт поставки мельниц МВ производительностью до 120 т/ч с установленной мощностью главного привода до 2 000 кВт. Производительность и потребляемая мощность мельницы определяются в каждом конкретном случае индивидуально, поскольку они зависят от множества различных факторов, в том числе от характеристик размалываемого материала (коэффициента размолоспособности, влажности исходного материала, зольности, размера куска на входе в мельницу), готовой пыли (тонкости помола и влажности).

Технические характеристики

  1600/400/980 2120/600/740 2700/650/590 2700/800/590 3300/800/490 3400/900/490 3600/1000/490 4100/1300/420
Производительность по берёзовскому бурому углю, т/ч 13,5 30 38 45 70 84
Вентиляционная производительность, м3/час 50 000 80 000 140 000 170 000 220 000 250 000 250 000 300 000
Диаметр ротора, мм 1600 2120 2 700 2 700 3300 3400 3550 4100
Частота вращения ротора, об/мин 980 740 590 590 490 490 490 420
Габариты мельницы, мм, не более длина 8580 10 310 11 320 9015 13 150 14 720 15 000 17 500
ширина 4080 4270 5935 5200 6500 8700 9400 10 815
высота 5520 6125 8125 10 675 9470 10 940 12 950 13 400
Производительность по бурому углю с рабочей влажностью Wp = 35,5% HGI 77,8, т/ч 82
Производительность по бурому углю с рабочей влажностью Wp = 35,4% HGI 57, т/ч 115
