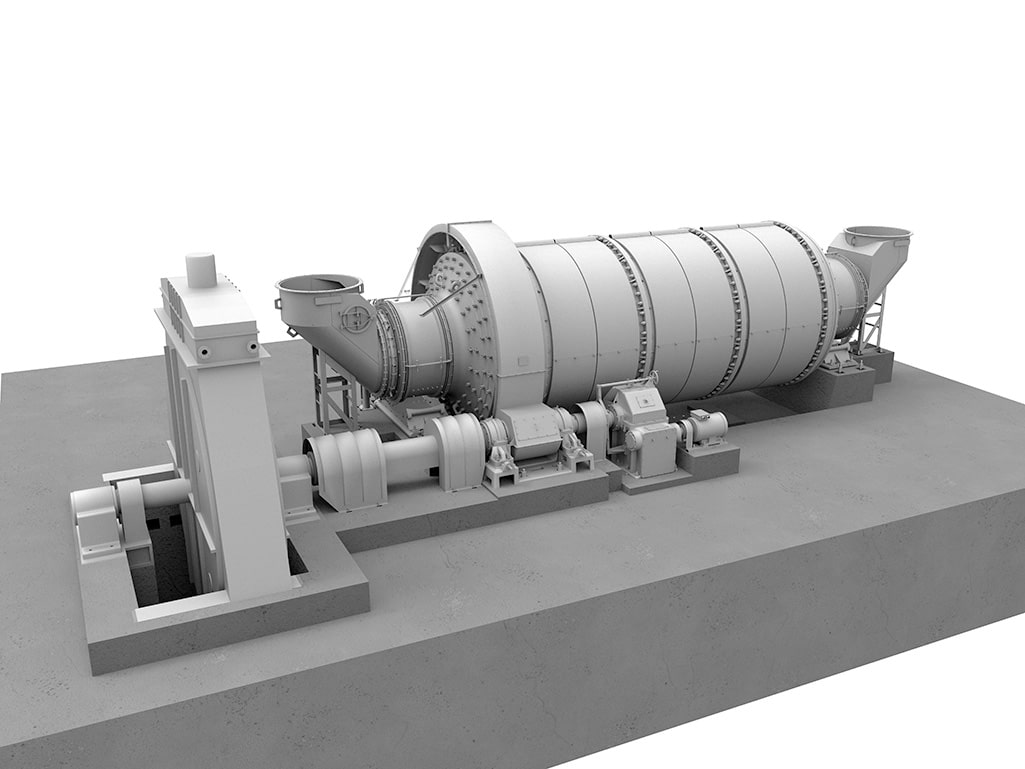

Мельницы шаровые с разъемным барабаном ШБМР

Мельницы шаровые с разъемным барабаном спроектированы для замены отработавших свой ресурс мельниц ШБМ.

Барабаны мельниц типа ШБМР состоят из частей, габаритные размеры которых обеспечивают возможность транспортировки и монтажа мельниц в стесненных условиях существующих ячеек тепловых станций без значительных переделок фундамента. Составные части барабана соединяются между собой фланцами при помощи болтового соединения.

Мельницы с разъемным барабаном позволяют выполнить монтаж оборудования в условиях существующих строительных металлоконструкций. Корпус барабана мельницы ШБМР состоит из частей, габаритные размеры которых обеспечивают возможность транспортировки и монтажа мельниц в стесненных условиях существующих монтажных ячеек без значительных переделок фундамента. Составные части барабана представляют собой фланцевые соединения.

Конструкция барабанов ШБМР имеет большую жесткость, которая потенциально позволяет незначительно увеличить шаровую загрузку, что дает возможность повысить производительность мельницы.

АО «ТЯЖМАШ» имеет успешный опыт разработки, изготовления и монтажа мельниц ШБМР. В частности, при модернизации Черепетской ГРЭС была реализована поставка под ключ мельниц ШБМР 370/850.

Технические характеристики

Типоразмеры Номинальная
производительность,
т/ч
Частота вращения
барабана (номинальная),
об/мин
Максимально
допустимое
давление в мельнице,
МПа (кгс/см2)
Тонкость
помола R90
Диаметр
патрубков, мм
Габаритные размеры, мм, не более
длина ширина высота
ШБМР 370/675 40 17,88 0,15 (1,5) 4...15 1450 16700 7250 4940
ШБМР 370/850 50 17,6 0,15 (1,5) 4...15 1550 19800 8010 5000
