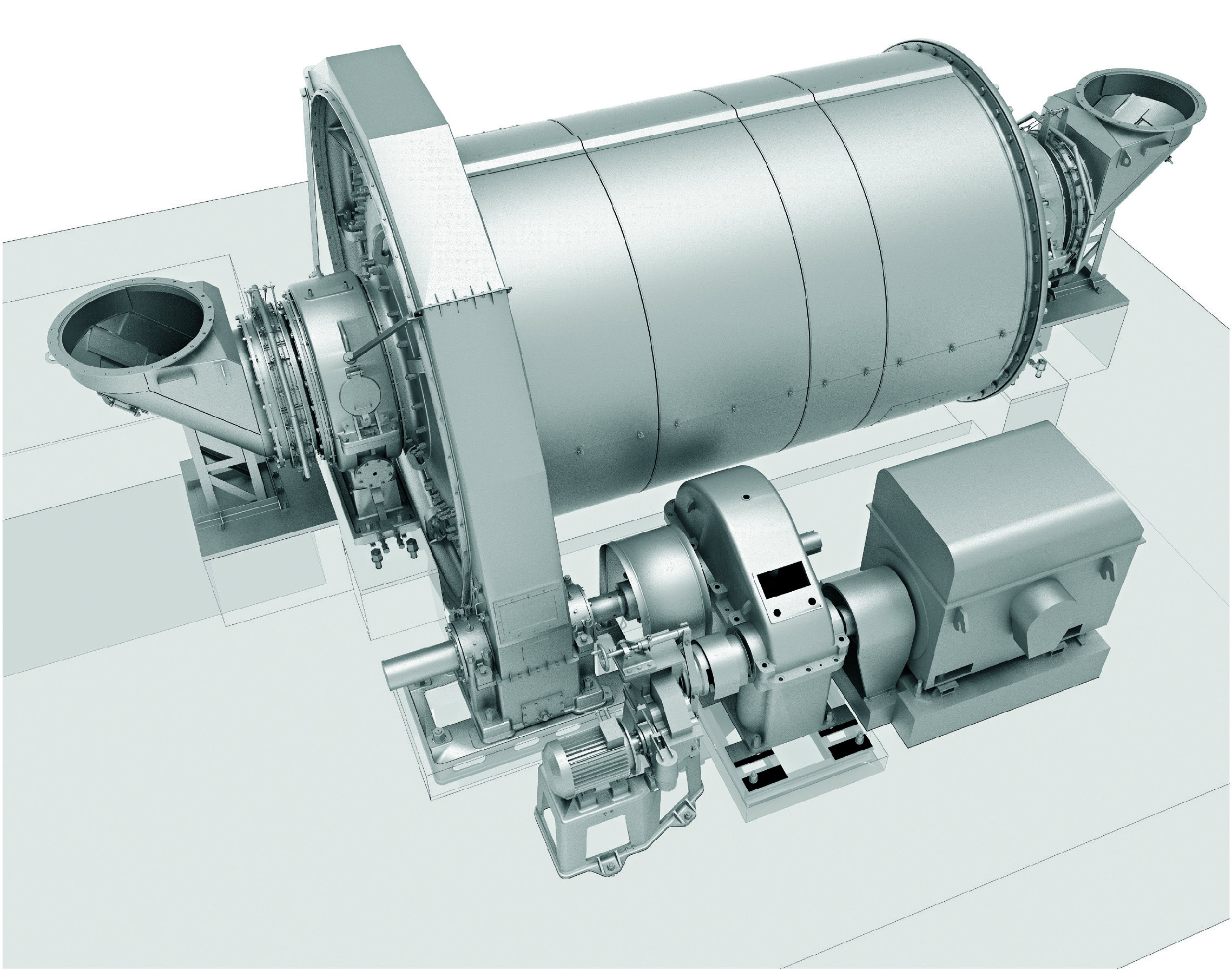

Мельницы шаровые барабанные ШБМ

Мельницы шаровые барабанные вентилируемые предназначены для размола до пылевидного состояния антрацитов, каменного и бурого угля, сланцев и других материалов и рассчитаны на непрерывную работу в пылеприготовительных системах на тепловых электрических станциях и в других отраслях промышленности.

Производятсяс 1953

Всего изготовленоболее 3 000

Количество типоразмеров12

В вентилируемых мельницах процесс размола угля происходит одновременно с его сушкой внутри барабана. Уголь вместе с сушильным агентом подается в барабан через углеподающий патрубок, а готовая угольная пыль тем же агентом выносится из барабана через пылевыдающий патрубок. Размер куска топлива, подаваемого на размол, не должен превышать 25 мм. Мельницы изготавливают с правым или левым расположением привода, если смотреть на торец мельницы со стороны установки зубчатого венца.

Мельницы предназначены для работы в системах под разрежением или под давлением.

Современные ШБМ комплектуются вспомогательным приводом для медленного поворота барабана во время остывания барабана и последующих ремонтных работ. Главный привод мельниц в зависимости от типоразмера может быть редукторным с асинхронным электродвигателем или безредукторным с синхронным электродвигателем. По требованию заказчика на комплект из нескольких мельниц предусматривается групповая система смазки.

АО «ТЯЖМАШ» выпускает ШБМ с 1953 года. Всего изготовлено более 3 000 мельниц производительностью до 50 т/ч и установленной мощностью до 2 500 кВт.

Типоразмеры Номинальная
производительность, т/ч
Частота вращения
барабана (номинальная), об/мин
Максимально допустимое
давление в мельнице, МПа (кгс/см2)
Диаметр патрубков, мм
ШБМ 220/235 4 21,8 0,15 (1,5) 6800×4900×3500
ШБМ 220/330 6 21,8 0,15 (1,5) 7700×4900×3500
ШБМ 250/390 10 20,8 0,15 (1,5) 8600×5400×4100
ШБМ 287/410 12 19,2 0,15 (1,5) 9500×6250×4200
ШБМ 287/470 16 19,2 0,15 (1,5) 10200×6250×4200
ШБМ 320/570 25 17,9 0,15 (1,5) 13000×7300×5300
ШБМ 287/512 30 17,9 0,15 (1,5) 13000×7400×5500
ШБМ 370/400 35 16,24 0,15 (1,5) 12000×8000×6000
ШБМ 370/400 37 16,24 0,15 (1,5) 13300×8000×6000
ШБМ 370/535  40 17,6 0,15 (1,5) 17900×8300×6870
ШБМ 370/850 50 17,6 0,15 (1,5) 19000×8300×6870
