Оборудование перегрузочного комплекса реакторной установки универсального атомного ледокола

Оборудование перегрузочного комплекса реакторной установки РИТМ-200 универсального атомного ледокола представляет собой комплект устройств, поочередно устанавливаемых на корпус реактора для транспортно-технологических операций по извлечению и установке кассет парогенератора, а также по извлечению отработавших и загрузке новых тепловыделяющих сборок во время планового технического обслуживания реакторной установки.





Оборудованию присвоен класс безопасности 3Н по НП-022.

Комплекс демонтажа/монтажа кассет парогенератора

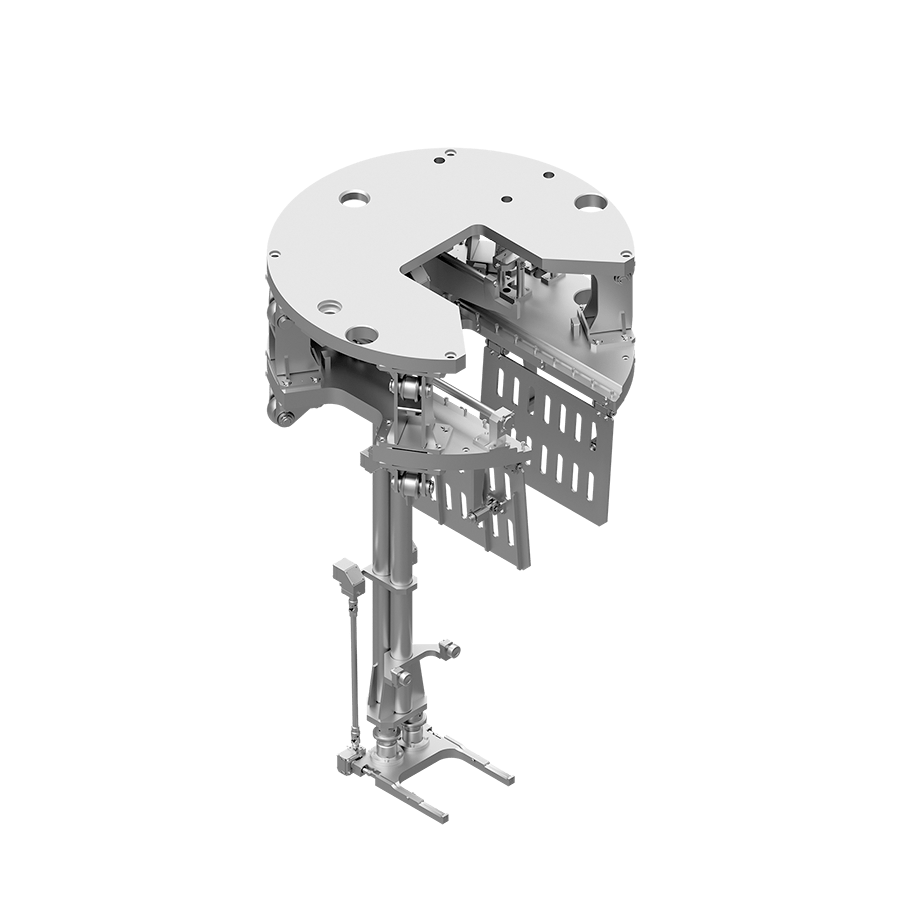

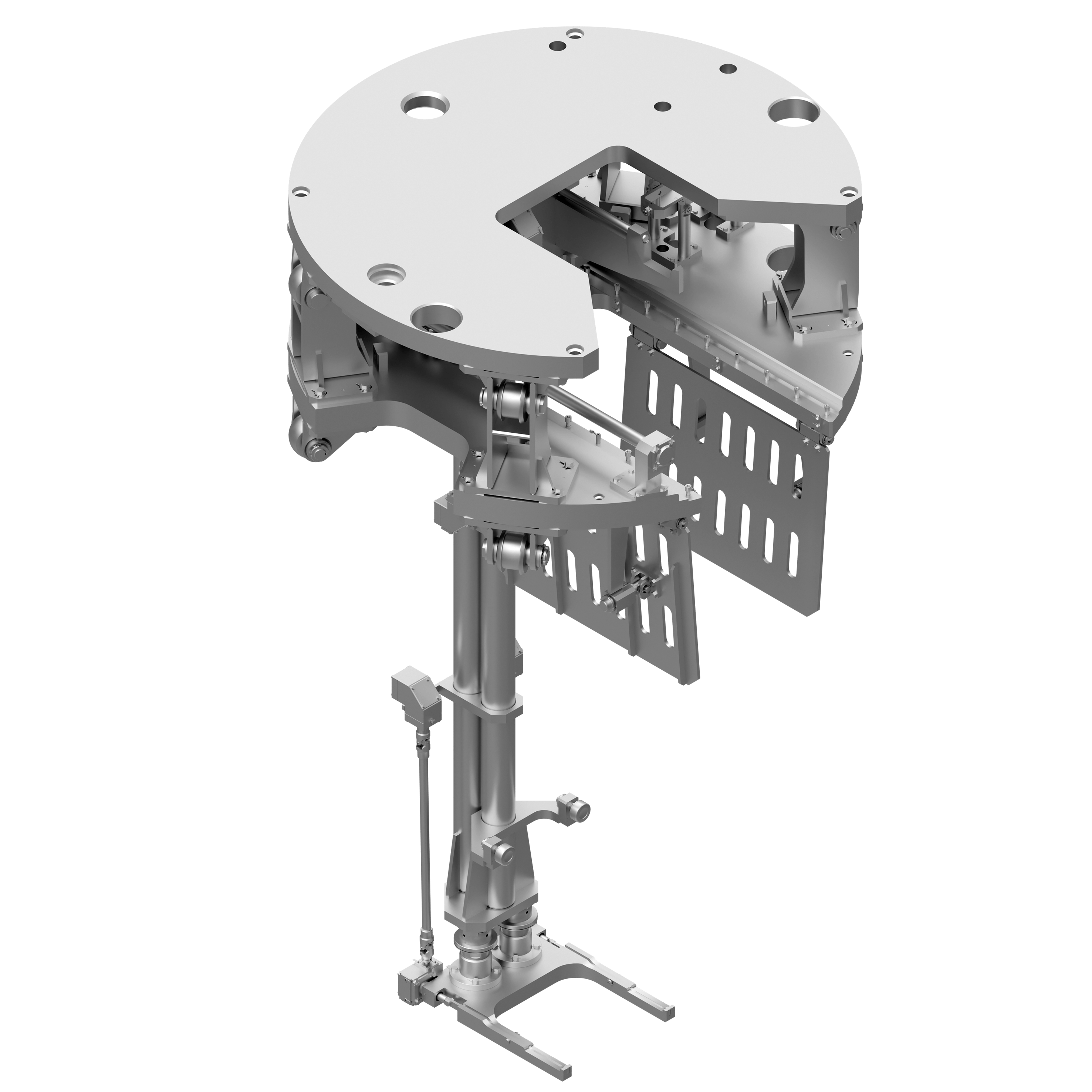

Комплекс демонтажа/монтажа кассет парогенератора состоит из набора опорных элементов (обечаек), промежуточных шиберных устройств, силового манипулятора, контейнера для кассеты парогенератора и комплекта узлов системы управления комплексом. Оборудование предназначено для извлечения и установки кассет парогенератора в полностью автоматизированном режиме.

В АО «ТЯЖМАШ» производится полная проверка работоспособности комплекса демонтажа/монтажа кассет парогенератора на стенде, имитирующем корпус реактора. С помощью силового манипулятора имитатор кассеты парогенератора извлекается и передается через шибер комплекса в контейнер хранения кассеты с собственным шиберным устройством. Далее контейнер с загруженной кассетой перемещается на стенд для хранения, где осуществляется выгрузка имитатора с помощью специального механизма подъема с захватом, которым оснащен сам контейнер. После этого все операции производятся в обратном порядке для монтажа кассеты на штатное место.

Перегрузочный комплекс

Перегрузочный комплекс включает в себя следующее оборудование:

  • устройство для загрузки новых тепловыделяющих сборок (представляет собой грузоподъемный механизм, состоящий из опорной части и подвижной тележки с телескопической штангой для поштучной установки сборок в парогенерирующий блок реактора);​
  • комплекс устройств для демонтажа блока труб и устройств (предназначен для страгивания блока труб и устройств с посадочного места из корпуса парогенерирующего блока с подъемом внутрь защитного контейнера и транспортирования краном в защитном контейнере на место хранения; оснащен собственным механизмом подъема, манипулятором с захватом и шиберным устройством, защищающим от ионизирующего излучения);
  • контейнер для выгрузки отработавших тепловыделяющих сборок (предназначен для поштучной выгрузки сборок из парогенерирующего блока и их транспортирования для загрузки в хранилище; оснащен защитными свинцовыми и парафиновыми экранами, механизмами подъема и открытия шибера);
  • контейнер для выгрузки пускового излучателя нейтронов (предназначен для выгрузки излучателя из парогенерирующего блока и его транспортирования для выгрузки в хранилище твердых радиоактивных отходов; оснащен защитными свинцовыми и парафиновыми экранами, механизмами подъема и открытия шибера).

Оборудование перегрузочного комплекса реакторной установки проходит в АО «ТЯЖМАШ» полную контрольную сборку и испытания на проверку работоспособности всех механизмов и систем. При испытаниях используются грузомакеты, имитирующие новые и отработавшие тепловыделяющие сборки, блок труб и устройств.
