Вагоноопрокидыватели

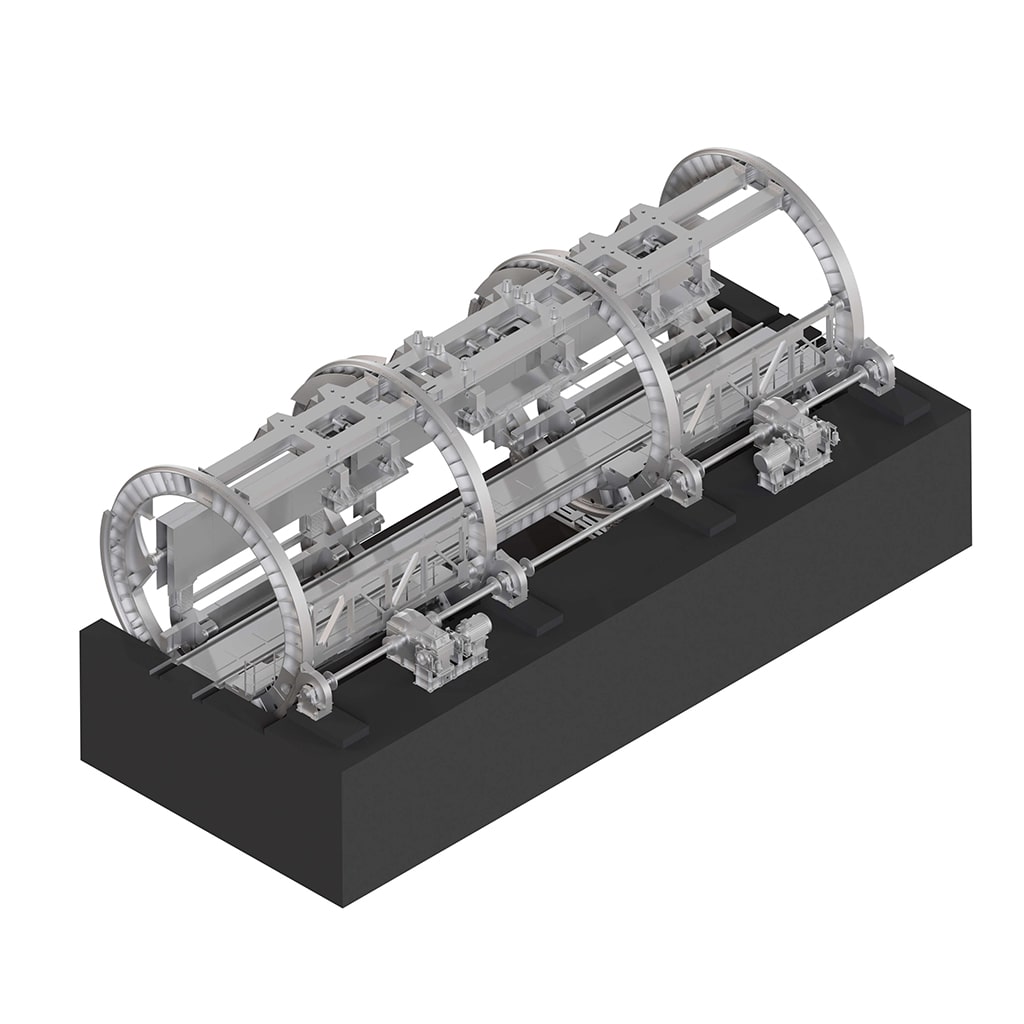

Вагоноопрокидыватели роторные стационарные предназначены для механизации разгрузки железнодорожных полувагонов и платформ с насыпными и навалочными грузами (руда, уголь и др.)
Разгрузка осуществляется при повороте вагона вокруг его продольной оси. Выгрузка производится в расположенный под вагоноопрокидывателем приемный бункер.
Вагоноопрокидыватели, как правило, эксплуатируются вместе с системами автоматизации операций выгрузки (надвиг вагона, установка, выталкивание). Для интенсификации процесса удаления остатков сыпучих грузов, особенно смерзшихся и слежавшихся, в конструкции предусмотрены вибрационные устройства.
Технические характеристики
|
Наименование показателей |
ВРС-75 |
ВРС-93-110 |
ВРДС-100Л |
ВРС-125 |
ВРС-134 |
|
Масса груженого полувагона, т |
75 |
110 |
100 |
125 |
134 |
|
Высота полувагонов от головки рельса, мм |
3 270-3 800 |
3 270-3 800 |
3 270-4 000 |
3 270-4 000 |
3 270-4 350 |
|
Ширина полувагона, мм |
3 130-3 220 |
3 130-3 220 |
3 130-3 400 |
3 130-3 400 |
3 130-3 350 |
|
Длина по осям автосцепок, мм |
12 100- 13 920 |
13 920- 16 400 |
12 100- 13 920 |
13 920- 20 500 |
13 920- 20 500 |
|
Колея, мм |
1 520 |
||||
|
Угол поворота ротора |
170-175° |
||||
|
Производительность, разгр./час |
20 |
20 |
20 |
20 |
22 |
|
Габаритные размеры, мм: |
|||||
|
длина ширина высота |
19 380 9 700 8 600 |
17 020 9 640 8 750 |
20 100 8 700 8 500 |
22 320 9 640 8 450 |
22 770 9 640 9 040 |
|
Масса, т |
130 |
130 |
177,5 |
210 |
226 |
