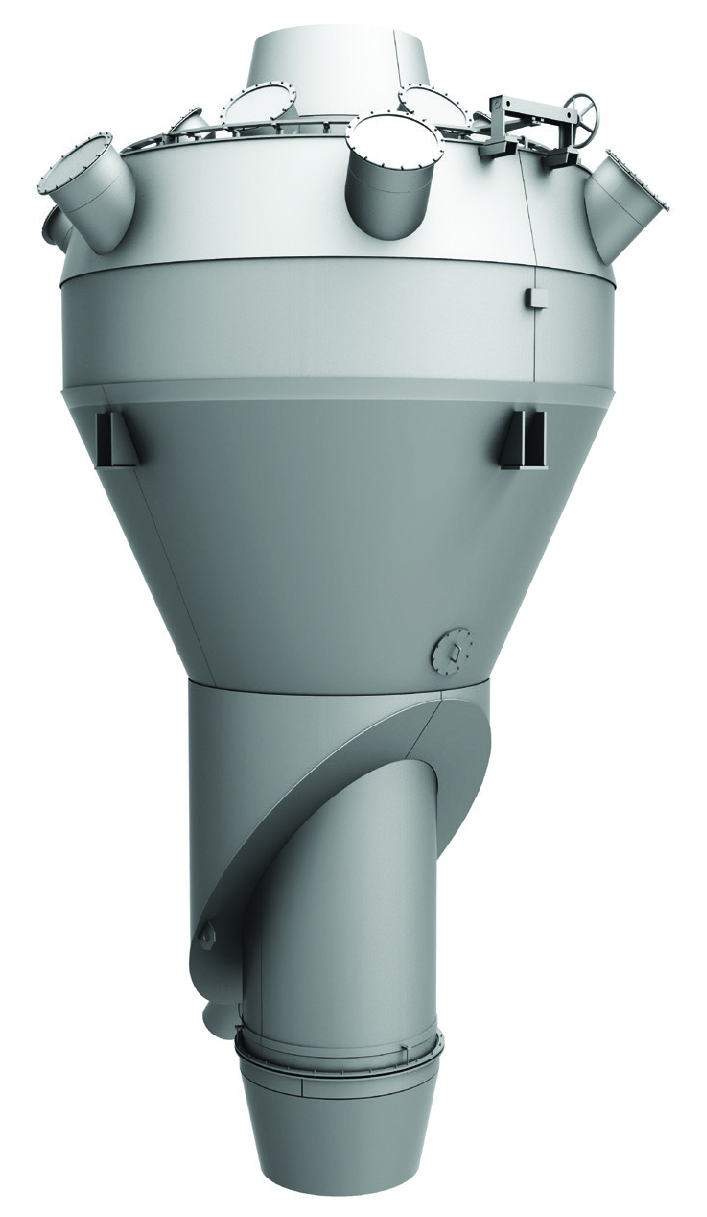

Сепараторы пыли СПЦВ
Для угольных ТЭС системы пылеприготовления с шаровыми барабанными мельницами комплектуются сепараторами пыли для отделения пыли требуемой тонины помола от недомолотых крупных частиц.
Количество типоразмеров18
Крупные фракции выносимой из мельницы пыли возвращаются на повторный домол в мельницу. СПЦВ классифицируются по максимальному объему проходящей аэросмеси и производительности. Каждому типоразмеру мельницы ШБМ соответствует свой сепаратор СПЦВ.
Технические характеристики
| Типоразмеры | Расход сушильновентилирующего агента, тыс. м3/ч |
Объем сепаратора, м3 |
| СПЦВ 2200/500 | 7-16 | 4,7 |
| СПЦВ 2200/600 | 10-22 | 4,7 |
| СПЦВ 2500/600 | 10-22 | 6,8 |
| СПЦВ 2500/800 | 18-40 | 6,8 |
| СПЦВ 2850/800 | 18-40 | 10,1 |
| СПЦВ 2850/1000 | 28-62 | 10,1 |
| СПЦВ 3300/1000 | 28-62 | 15,7 |
| СПЦВ 3300/1200 | 41-90 | 15,7 |
| СПЦВ 3600/1200 | 41-90 | 20,4 |
| СПЦВ 3600/1400 | 55-122 | 20,4 |
| СПЦВ 4250/1400 | 55-122 | 33,4 |
| СПЦВ 4250/1600 | 72-160 | 33,4 |
| СПЦВ 4500/1600 | 72-160 | 40,0 |
| СПЦВ 4500/1800 | 92-202 | 40,0 |
| СПЦВ 4750/1600 | 72-160 | 47,0 |
| СПЦВ 4750/2000 | 113-249 | 47,0 |
| СПЦВ 5500/2000 | 113-249 | 73,0 |
| СПЦВ 5500/2400 | 163-358 | 73,0 |
