Радиотелескопы и опорно-поворотные устройства (ОПУ) радиолокационных комплексов

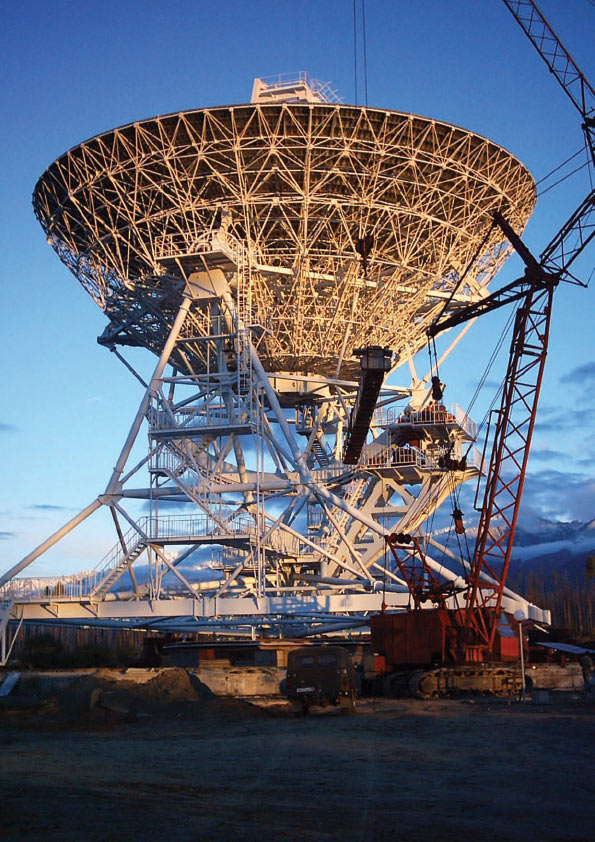

Радиотелескоп «РТФ-32» предназначен для приема радиоизлучения космических источников естественного и искусственного происхождения в сантиметровом диапазоне волн для решения задач астрономии, геодезии, сейсмологии, космической навигации. АО «ТЯЖМАШ» изготовило конструктивно-механическую часть радиотелескопа.

• диаметр главного зеркала — 32 м;
• диаметр контррефлектора — 4 м;
• фокусное расстояние — 11,4 м;
• поворот по азимуту — ±270°;
• поворот по углу места — 5÷95°;
• габариты — 32×32×40 м;
• масса — около 600 т.

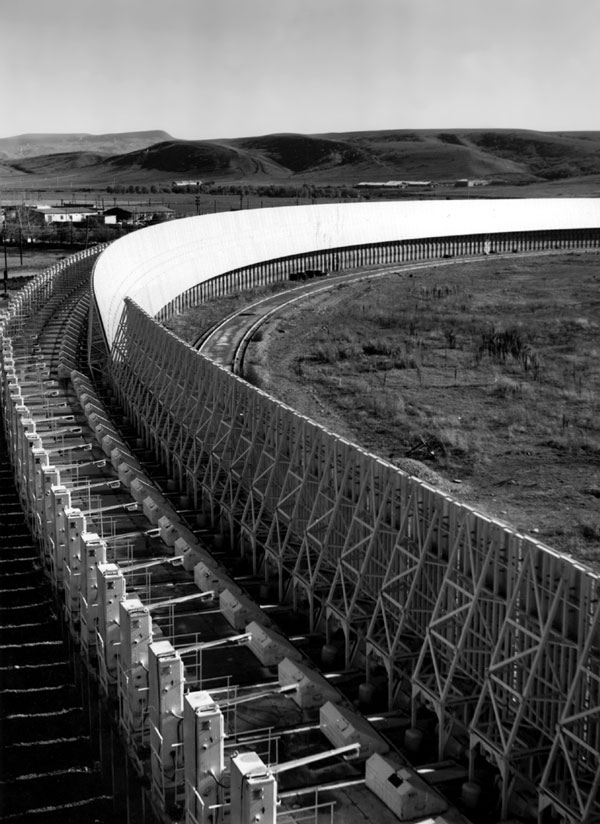

«РАТАН-600» построен по принципу зеркальных антенн переменного профиля и сочетает в себе достоинства огромных неподвижных радиотелескопов с подвижными. В состав «РАТАН-600» входят круговой отражатель (главное зеркало), плоский отражатель (перископ) и различные по конструкции и назначению облучатели (вторичные зеркала).

Круговой отражатель представляет собой антенну переменного профиля и состоит из установленных по окружности диаметром 600 метров 900 щитов со сплошной отражающей поверхностью размером 2×7,4 м каждый. Любой из щитов может независимо поворачиваться вокруг горизонтальной (по углу места) и вертикальной (по азимуту) оси и перемещаться в радиальном направлении, что позволяет формировать отражающую поверхность кругового отражателя с различным профилем параболы. Круговая структура радиотелескопа и его способность менять форму отражающей поверхности дают возможность исследовать любой участок неба. Отклонение отражающих поверхностей щитов от теоретического профиля составляет ±0,1 мм.

Плоский отражатель (перископ):

• длина — 400 м;
• количество щитов — 125 шт.;
• размеры щита — 3,2×8 м².

Круговой отражатель (главное зеркало):

• диаметр расположения отражающих элементов (щитов) — 600 м;
• количество щитов — 900 шт.;
• размеры щита — 2×7,4 м².
