В феврале в механосборочном цехе № 3 завода «ТЯЖМАШ» появился новый «помощник» — экстрактор для удаления сломавшихся метчиков и сверл из отверстий деталей. В основе его работы лежит принцип электроэрозии, при котором обломки выжигаются электродом. Предприятие приобрело и ввело в эксплуатацию это оборудование в рамках программы техперевооружения.
С новым экстрактором извлечение обломков занимает минимум в два раза меньше времени и исключает риск повреждения детали. При этом операцию по выжиганию можно проводить прямо на детали, закрепленной в станке, и не прибегать к ее демонтажу. Сам аппарат — компактный и легкий, а воспользоваться им может любой грамотный специалист. В качестве электродов используются стержни нужного диаметра из любого материала с хорошей токопроводимостью. Они могут быть разной формы: плоские, шеститрубчатые, цельные и даже фасонные. Также в комплекте с прибором поставляется водопровод с насосом. В качестве рабочей жидкости применяется простая водопроводная вода. Она выполняет роль электролита и используется для охлаждения электрода и удаления шлака из отверстия. «Умный» блок питания прибора позволяет регулировать напряжение и силу тока, а также корректировать режим работы.

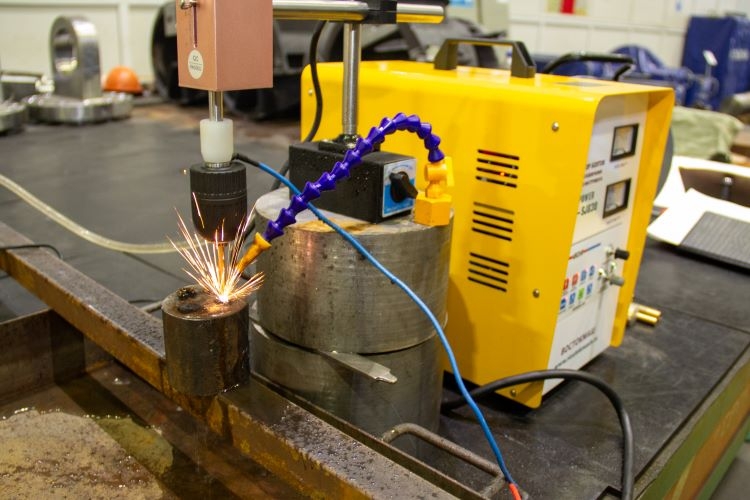

Электрод закрепляется в рабочей головке. Она вращается на 360 градусов и оснащена магнитной стойкой, поэтому ее можно установить на поверхность станка в любом месте. Сервопривод головки позволяет работать в автоматическом режиме, проникая в отверстие до 80 миллиметров, а в ручном режиме — до 300 миллиметров. Глубина выжигания настраивается при помощи специальной шкалы. По завершении работы раздается звуковой сигнал, после чего патрон с электродом самостоятельно возвращаются в исходную точку. Кроме того, при выжигании прибор создает вибрацию, исключающую прилипание электрода к поверхности.
Приемочные испытания экстрактора доказали его эффективность при извлечении сломанного инструмента диаметром до 20 миллиметров. Прибор уже введен в эксплуатацию и успел спасти три детали. Пока был использован ограниченный по типу, размеру и материалам набор электродов, но в будущем планируется расширить возможности нового аппарата и опробовать другие варианты.
