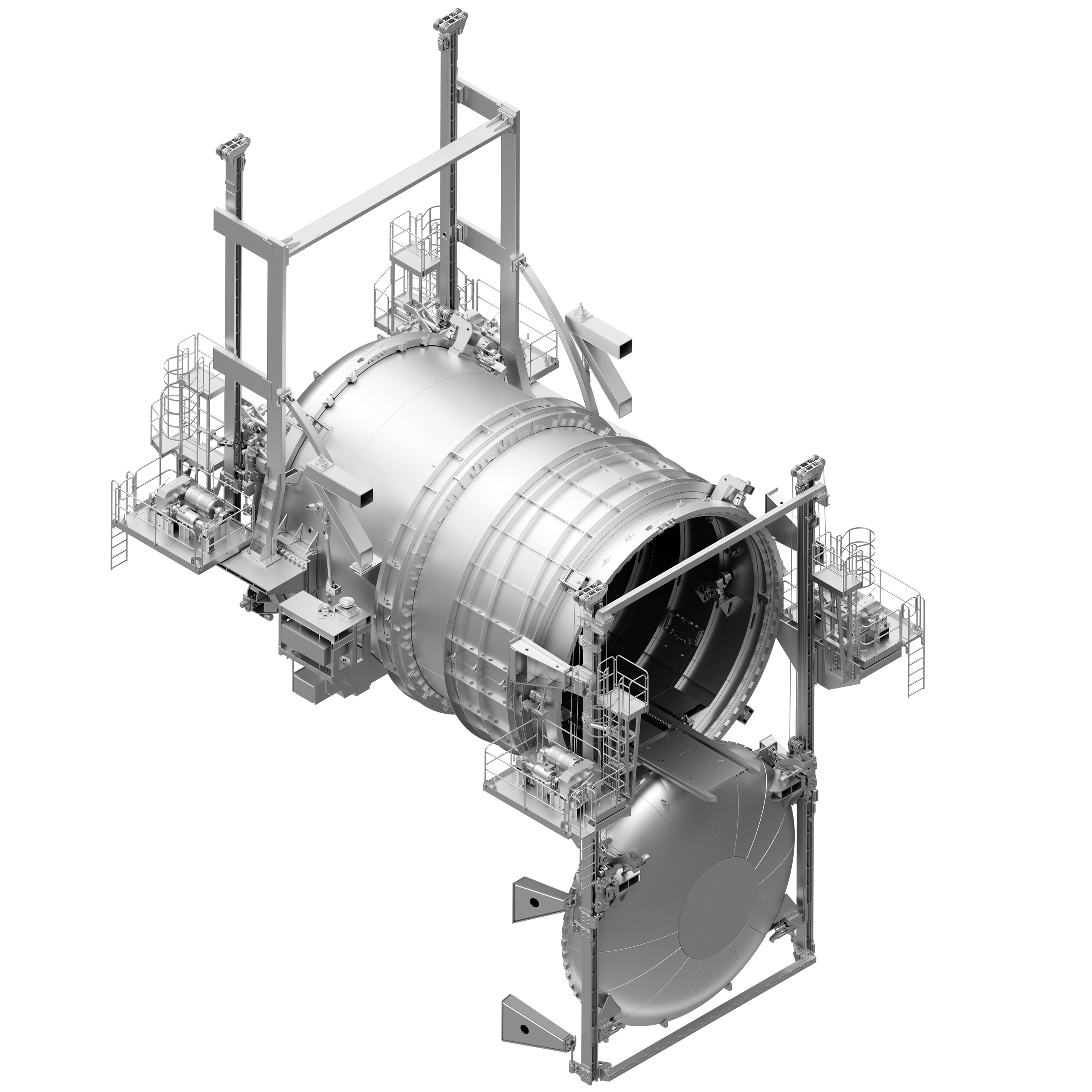

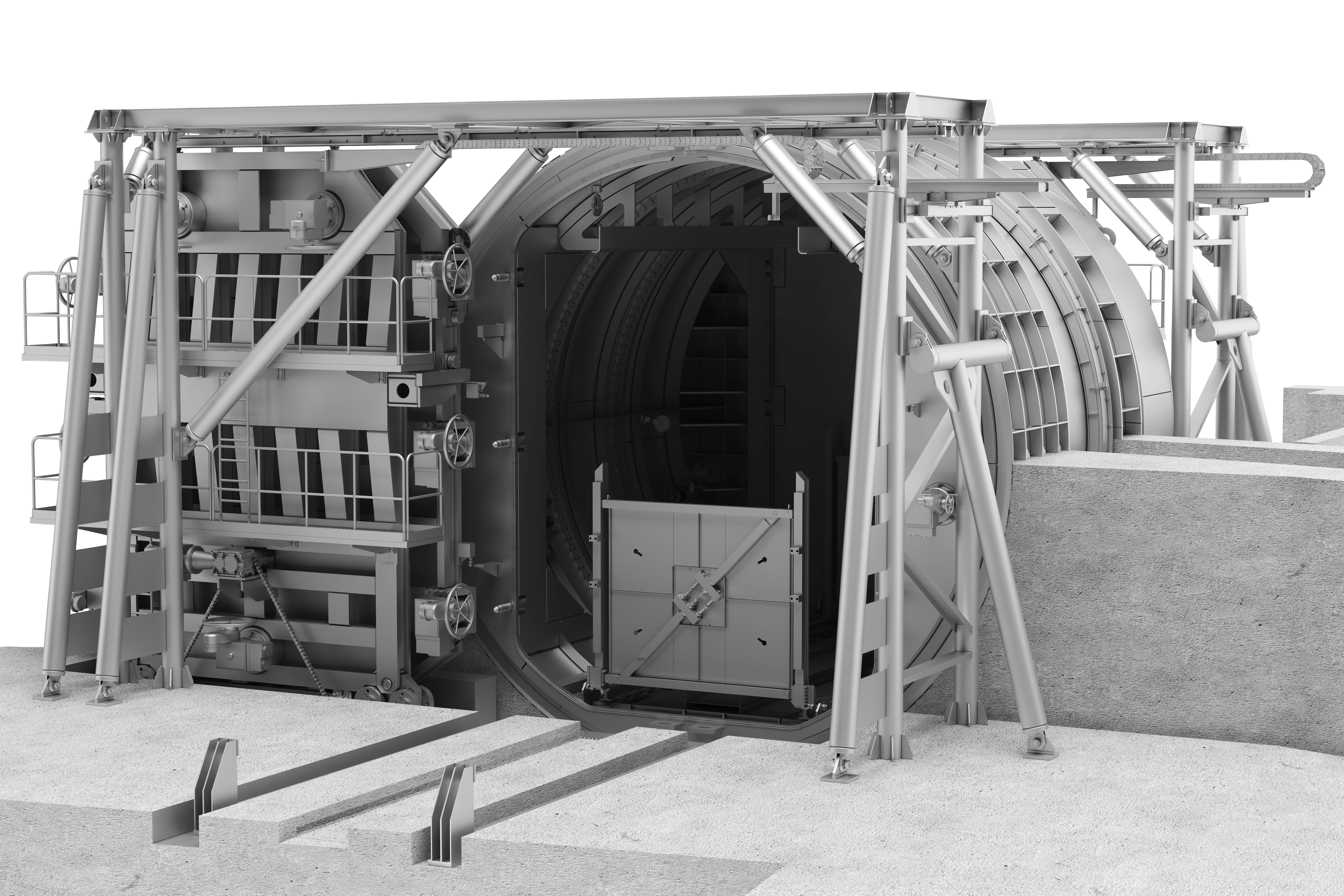

Транспортный шлюз
Транспортный шлюз предназначен для обеспечения провоза — с сохранением герметичности здания реакторной установки (шлюзованием) — контейнеров с отработанным ядерным топливом, чехлов со свежим топливом, радиоактивных отходов в контейнерах, транспортно-технологического оборудования, необходимого для эксплуатации, обслуживания и ремонта оборудования реакторной установки.
Транспортный шлюз используется на атомных электростанциях, устанавливается в здании атомной реакторной установки и является элементом герметичного ограждения.
Транспортный шлюз при авариях обеспечивает удержание в гермозоне радиоактивных веществ, противопожарную защиту и при необходимости — аварийную эвакуацию персонала. Во время строительства АЭС и ее снятия с эксплуатации, через транспортный шлюз (без шлюзования) в здание (из здания) реакторной установки подают основное оборудование: парогенераторы, верхний блок реактора, главные циркуляционные насосы, трубопроводы первого контура и т. д.
Технические характеристики
|
Габаритные размеры корпуса, мм |
Габаритные размеры транспортного проема, мм |
Масса, т |
Наибольший вес перемещаемого груза, т |
Максимальная допустимая утечка воздуха через уплотнения, м3/сут |
Срок службы, лет |
Тип реактора |
||
|
наибольший диаметр |
длина |
высота |
ширина |
|
|
|
|
|
|
7 300 |
7 400 |
6 485 |
4 800 |
240 |
405 |
0,4 |
60 |
ВВЭР-1200 |
|
9 260 |
12 240 |
5 893 |
5 000 |
300 |
405 |
0,1 |
60 |
ВВЭР-1200 |
|
7 040 |
9 440 |
5 893 |
5 000 |
260 |
405 |
0,1 |
60 |
ВВЭР-1200, ВВЭР-ТОИ |
Транспортная тележка
Транспортная тележка на рельсовом ходу предназначена для транспортировки с эстакады через транспортный шлюз в центральный зал здания реактора и обратно следующего оборудования:
- чехлы транспортные;
- контейнеры с отработавшим топливом и порожние контейнеры;
- оборудование и материалы, необходимые для проведения перегрузки и планово-предупредительного ремонта;
- твердые радиоактивные отходы в защитных контейнерах;
- оборудование и его составные части в случае замены или ремонта;
- демонтируемое оборудование (во время снятия энергоблока с эксплуатации).

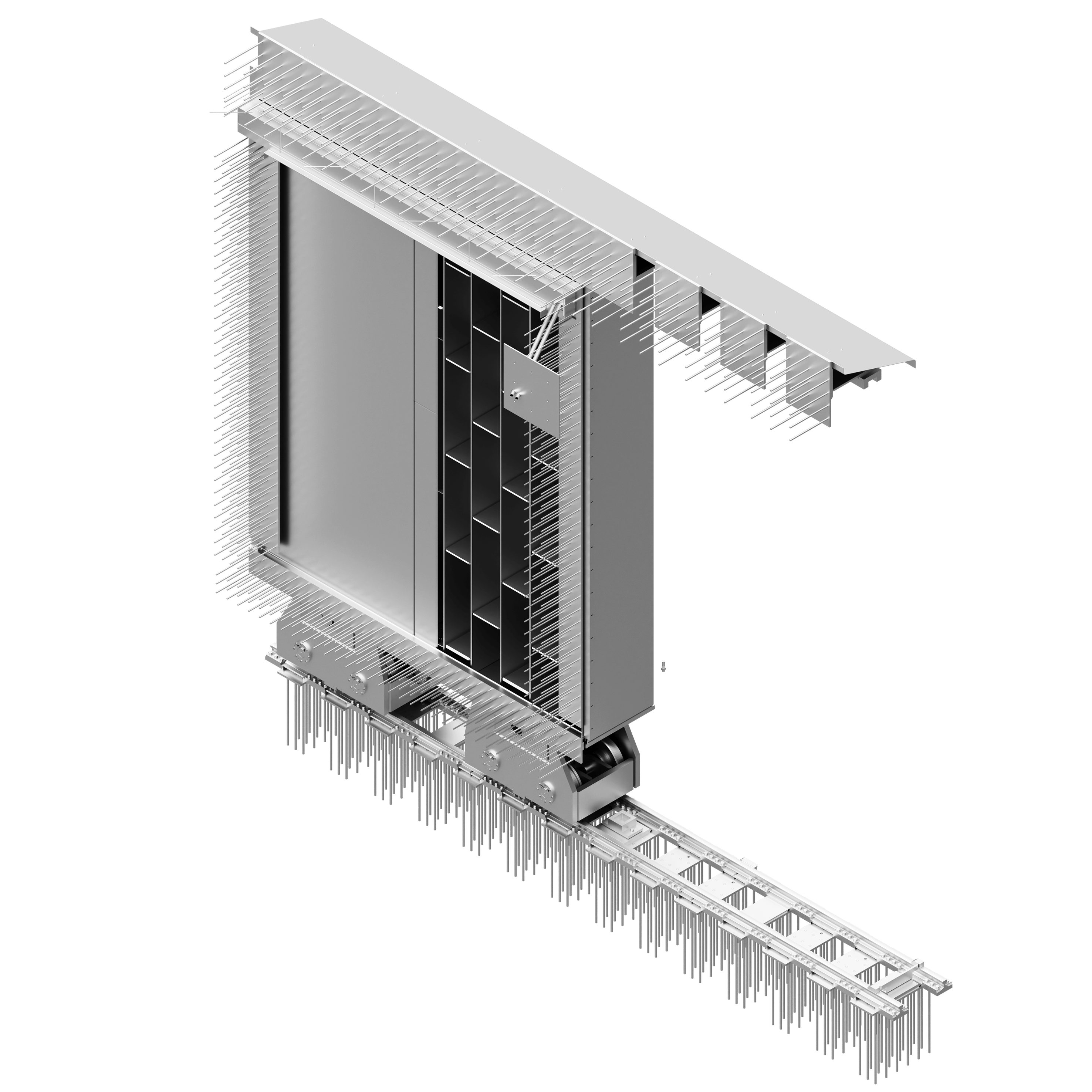

Откатные ворота
Откатные ворота проемом 5500х7000 мм предназначены для применения в технологическом цикле по открыванию (закрыванию) шлюза при подаче грузов на транспортной тележке в период вывоза отходов ядерного топлива, перегрузки топлива и ревизии реактора, а также при вывозе грузов в случае снятия атомной электростанции с эксплуатации. При этом ворота выполняют функцию биологической защиты от ионизирующих излучений, возникающих при аварийной ситуации в гермооболочке.
Технические характеристики
|
Габаритные размеры транспортного проема, мм |
Масса, т |
Срок службы, лет |
Тип реактора |
|
|
высота |
ширина |
|
|
|
|
5 500 |
7 000 |
41 |
60 |
ВВЭР-1200 |
|
6 600 |
5 000 |
67 (без бетона) |
60 |
ВВЭР-1200 |
