Оборудование транспортно-передаточного комплекса для судостроительной верфи
Оборудование транспортно-передаточного комплекса предназначено для перемещения корпусных конструкций судов больших габаритов и массы на судостроительной верфи. В состав комплекса входят: самоходная транспортная система, самоходный трансбордер и другое оборудование.
Самоходная транспортная система (СТС)
СТС продольно-поперечного перемещения грузоподъемностью 2 000 тонн предназначена для перемещения корпусных конструкций больших габаритов и массы из пролетов эллингов на трансбордер грузоподъемностью 2 000 тонн и передачи конструкций с трансбордера на транспортный понтон.
Технические характеристики
|
Количество тележек в составе СТС, шт. |
24 |
|
Грузоподъемность номинальная, т |
2 000 |
|
Грузоподъемность одной тележки, т |
320 |
|
Колея тележки, мм |
1 000 |
|
Масса тележки, т |
5 |
|
Тип насосной станции |
самоходная на рельсовом ходу |
|
Количество насосных станций в составе СТС, шт. |
2 |
Самоходный трансбордер

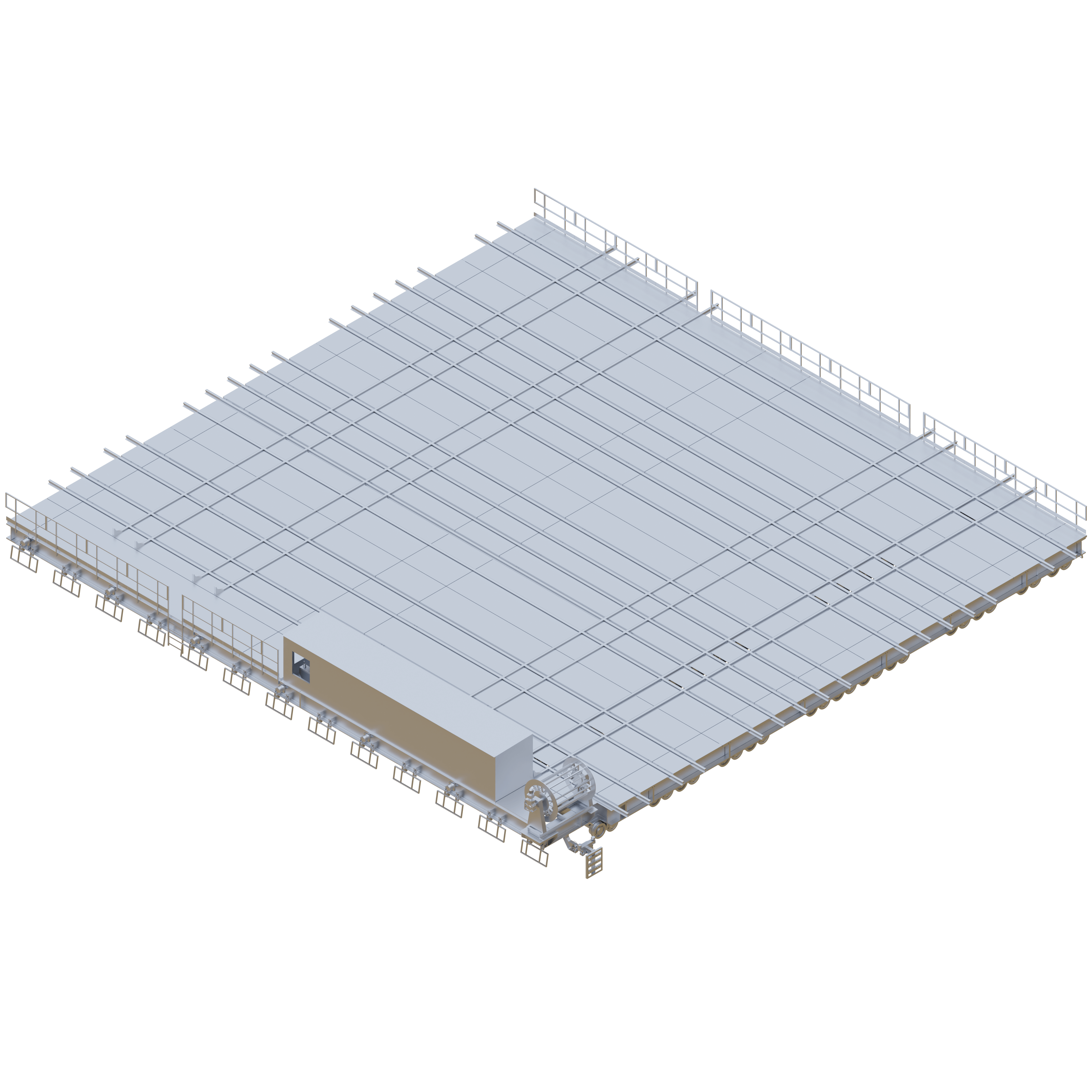

Самоходный трансбордер представляет собой металлоконструкцию мостового типа, установленную на 169 ходовых тележках. Он предназначен для перемещения корпусных конструкций больших габаритов и массы, установленных на СТС, из пролетов эллингов и передачи данных конструкций на транспортный понтон.
Технические характеристики
|
Грузоподъемность номинальная, т |
2 000 |
|
Габаритные размеры, м: длина ширина высота |
24 25 3 |
|
Масса, т |
800 |
Трансбордер и СТС предназначены для перемещения следующих типовых секций судов:
- блок секций с габаритными размерами 25x20x26 м и массой 290 т;
- блок-модуль с габаритными размерами 25x20x19 м и массой 540 т;
- крупный блок с габаритными размерами 24x38x28 м и массой 2 000 т.
