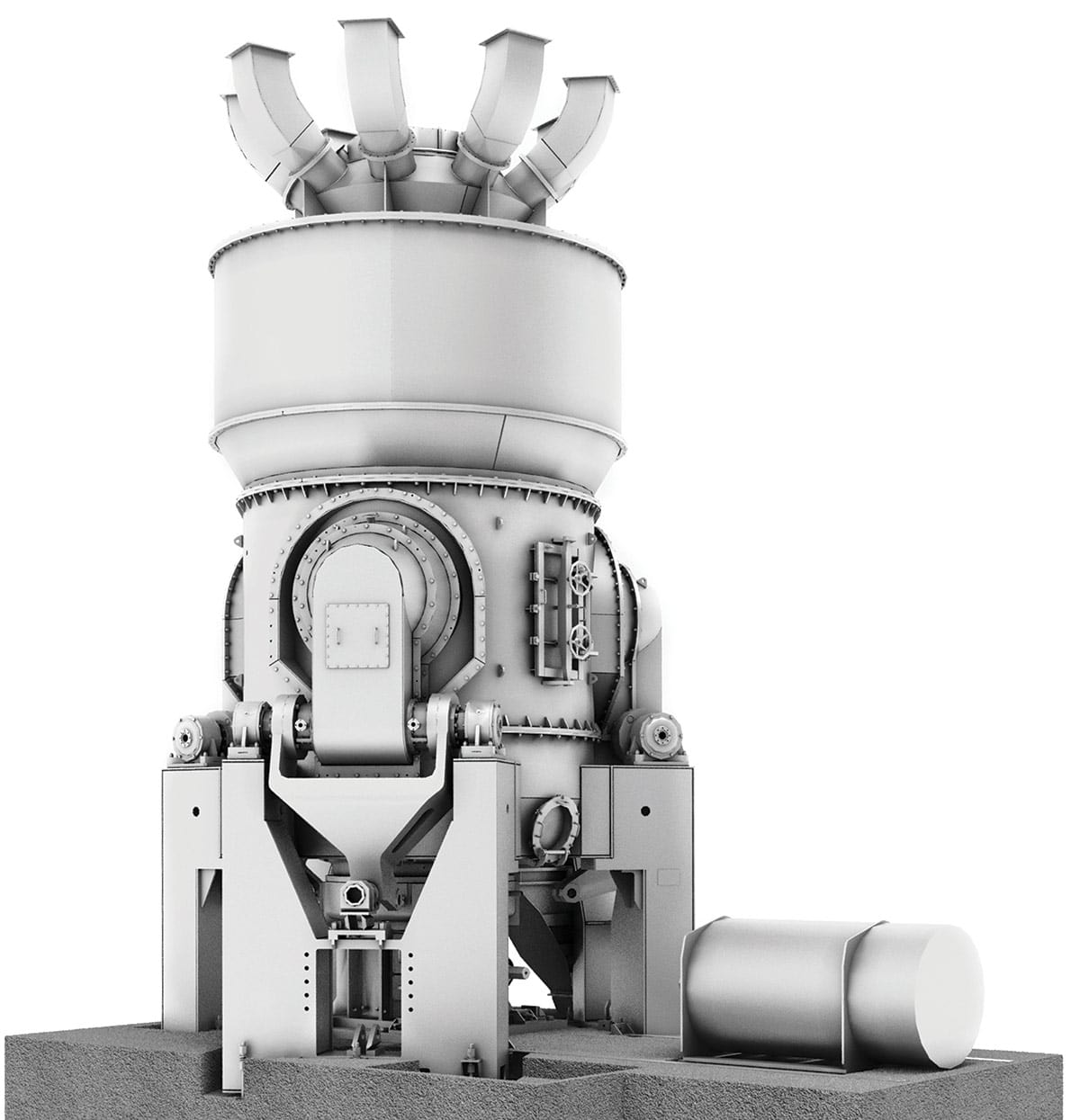

Мельница валковая ТВМ

С 2007 года АО «ТЯЖМАШ» совместно с немецкими партнерами разрабатывает и изготавливает мельницы типа ТВМ — среднеходные мельницы с тороидальными валками.

Производятсяc 2007

Мельница ТВМ предназначена для размола до пылевидного состояния каменного угля в системах топливоприготовления на тепловых электростанциях, а также сырьевых материалов для различных отраслей промышленности.

Для размола взрывоопасных материалов конструкция мельницы рассчитывается на взрыв.

В 2007 году АО «ТЯЖМАШ» и Babcock Mill совместно разработали 3-валковую среднеходную мельницу ТВМ-245 с тороидальными валками.

С 2009 годана станции KW Voerde (Германия) успешно эксплуатируются две мельницы. Особенностью проекта является разработка новой машины с большей размольной производительностью в условиях потребности ее установки на существующий фундамент взамен устаревших мельниц МПС-235.

Мельницы типа ТВМ разрабатываются как для новых (строящихся) станций, так и для замены устаревших мельниц типа МПС. Конструкция мельниц позволяет установить больший типоразмер (ТВМ-245) на фундамент старой мельницы (МПС-235).

По сравнению с заменяемой мельницей, заказчик получает экономию в потребляемой энергии на размол и продолжительный срок службы размольных элементов (с 6000 часов до 20000 часов — в зависимости от характеристик размалываемого угля или материала).

В феврале 2009 года на станцию KW Voerde (Германия) были поставлены две мельницы, которые находятся в настоящее время в эксплуатации.

По согласованию с заказчиком АО «ТЯЖМАШ» имеет возможность спроектировать и изготовить любое рудоразмольное оборудование, отличающееся от типажного ряда.

Размеры мельницы ТВМ-245

Диаметр стола, мм Диаметр валка, мм Количество валков, шт. Габаритные размеры, мм
2450 1950 9 10200х7900х10900

Технические характеристики

  • — Производительность — 72 т/ч;
  • — Тонина угольной пыли 0,09 — 3,5–6%;
  • — Потребляемая мощность — 750–880 кВт;
  • — Расход первичного воздуха — 33 кг/с;
  • — Температура горячего воздуха, max — 340 °С;
  • — Давление в гидросистеме — 50 бар.
