Конденсаторы

Конденсаторы — это конденсационные устройства паротурбинной установки.

Конденсаторы выполняют две функции:

  • конденсация отработавшего пара турбины для дальнейшего использования образовавшегося конденсата в термодинамическом цикле установки;
  • обеспечение расчетного давления пара за турбиной (вакуума) при номинальных условиях работы.

Технические характеристики

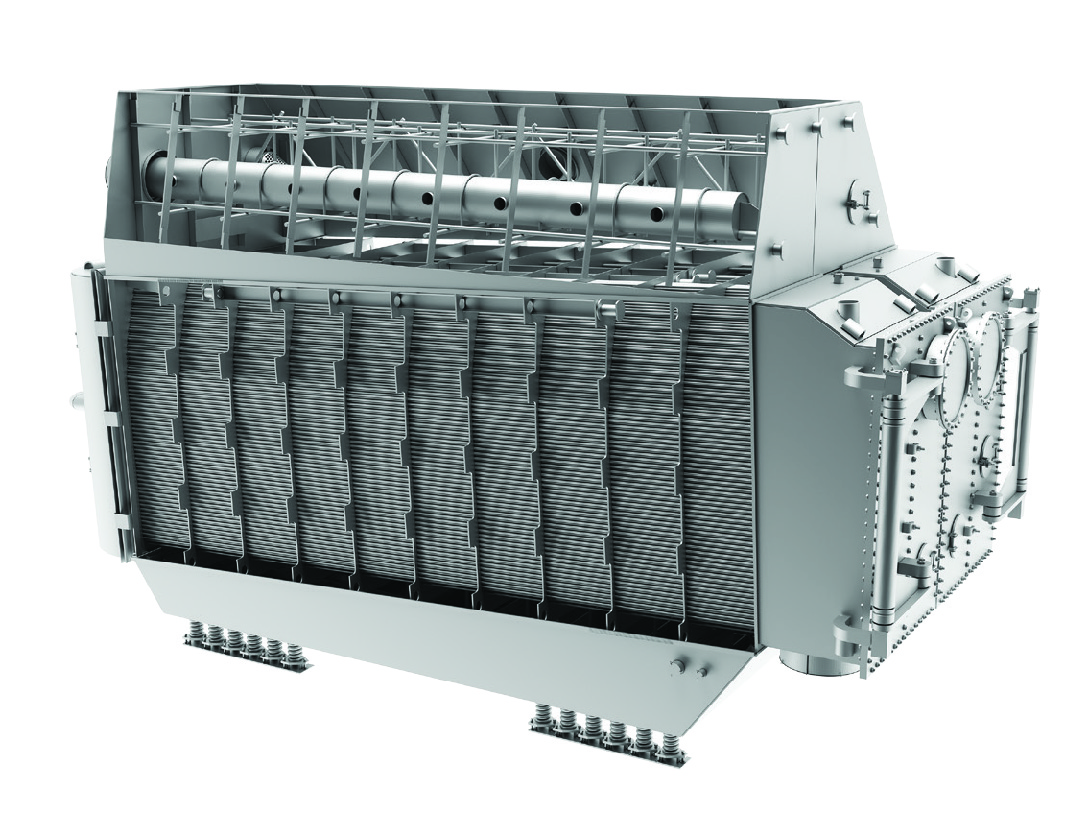

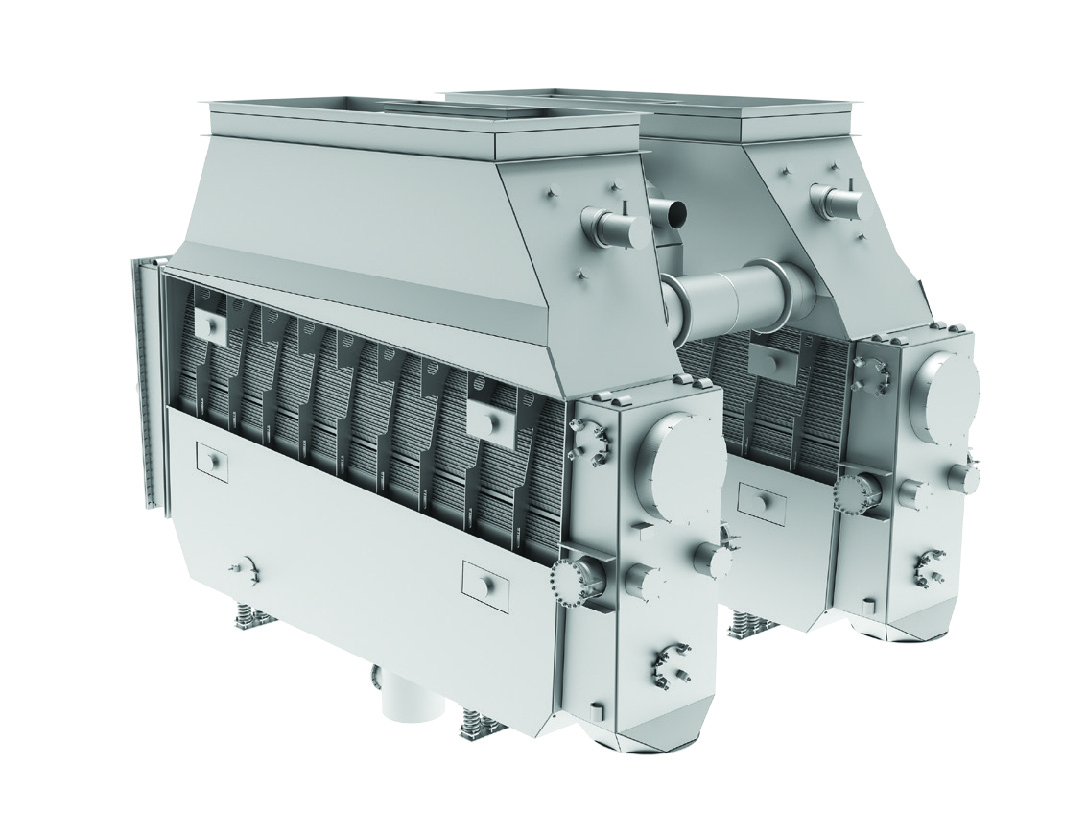

Наименование показателей 80КП-7400-1 150КП-10000-4
Площадь диаметра труб, мм 7 400 10 050
Наружный диаметр труб, мм 28 28
Толщина стенки конденсаторной трубки, мм 0,7 1,0
Количество охлаждающих труб, шт 9 440 11 494
Длина конденсаторных труб, мм 9000 10000
Расчетный массовый расход охлаждающей воды, кг/с (м3/ч) 4 305,56 (15 500) 5 277,8 (19 000)
Габаритные размеры, мм 12245х5420х6800 12770х9100х8320
Масса конденсатора (пустого), т 140,3 204,3
